Comment l’arbre moteur lisse en acier inoxydable redéfinit-il le contrôle de mouvement de précision ?

1. La base métallurgique de l’arbre de moteur lisse en acier inoxydable

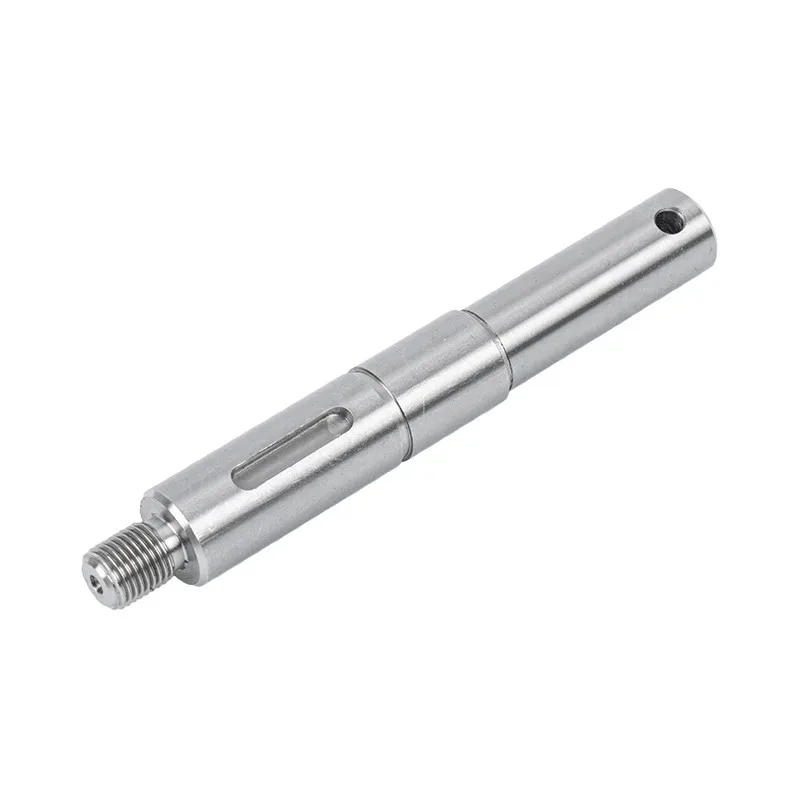

La performance de tout système motorisé commence par l’élément rotatif qui transmet le couple du rotor à la charge. UNArbre moteur lisse en acier inoxydablen'est pas simplement une tige cylindrique ; il s'agit d'un composant de précision dont les propriétés métallurgiques influencent directement l'efficacité, la longévité et la précision de positionnement. L'acier inoxydable, en tant que famille de matériaux, offre un équilibre exceptionnel entre résistance mécanique, résistance à la corrosion et usinabilité – des qualités indispensables pour les arbres fonctionnant à la fois dans des environnements de salle blanche et dans des environnements industriels difficiles.

Le choix de la nuance d'acier inoxydable appropriée pour un arbre moteur dépend des conditions de fonctionnement spécifiques. Les nuances austénitiques telles que 304 et 316 offrent une résistance exceptionnelle à la corrosion et sont largement utilisées dans la transformation des aliments, les dispositifs médicaux et les applications marines. Les nuances martensitiques comme 420 et 440C, en revanche, offrent une dureté et une résistance à l'usure plus élevées, ce qui les rend adaptées aux applications à charge élevée ou à vitesse élevée où la durabilité de la surface est primordiale. La microstructure de ces alliages — qu'ils soient cubiques à faces centrées (FCC) pour les austénitiques ou tétragonaux centrés sur le corps (BCT) pour les martensitiques — détermine leur réponse aux opérations de traitement thermique, d'écrouissage et d'usinage.

Au-delà de l'alliage de base, l'arbre moteur lisse en acier inoxydable tire sa supériorité fonctionnelle d'un traitement contrôlé qui affine la structure du grain et élimine les contraintes internes. Le dégazage sous vide et la refusion sous laitier électrolytique (ESR) sont des techniques de raffinage avancées qui réduisent les inclusions non métalliques, ce qui donne un acier plus propre avec une meilleure résistance à la fatigue. Pour les arbres soumis à des charges cycliques, comme ceux des servomoteurs ou des actionneurs robotiques, cette pureté métallurgique se traduit directement par une durée de vie prolongée et des modes de défaillance prévisibles.

2. Des processus de fabrication qui offrent une véritable douceur

Le parcours depuis la barre d’acier inoxydable brute jusqu’à l’arbre de moteur fini implique une séquence d’opérations d’usinage de précision, chacune contribuant à la précision dimensionnelle finale et à la qualité de la surface. Obtenir une surface véritablement lisse sur un arbre de moteur n'est pas un processus en une seule étape ; cela nécessite une approche coordonnée qui commence par la préparation des matériaux et culmine avec des techniques de finition raffinées.

2.1 Tournage CNC et meulage de précision

Le tournage à commande numérique par ordinateur (CNC) est la principale opération de façonnage des arbres de moteur. Au cours de cette phase, la barre brute tourne contre un outil de coupe stationnaire pour produire la forme cylindrique de base, y compris les diamètres étagés, les épaulements ou les extrémités filetées. Les tours CNC modernes équipés d'outils dynamiques peuvent effectuer plusieurs opérations dans une seule configuration, réduisant ainsi les erreurs de faux-rond et garantissant la concentricité entre les différentes sections d'arbre. Les tolérances de tournage typiques vont de ±0,05 mm à ±0,01 mm, en fonction des capacités de la machine et de la complexité de la géométrie de la pièce.

Après le tournage, la rectification cylindrique affine le diamètre de l'arbre jusqu'à sa dimension finale tout en améliorant simultanément l'état de surface. Les opérations de meulage utilisent des meules abrasives avec des tailles de grains contrôlées pour éliminer des quantités microscopiques de matériau, atteignant des valeurs de rugosité de surface aussi basses que Ra 0,2 μm ou mieux. Pour les applications d'ultra-précision, telles que celles trouvées dans les équipements de fabrication de semi-conducteurs ou les actionneurs aérospatiaux, le meulage peut être suivi d'un rodage ou d'une superfinition pour atteindre Ra 0,04 μm.

2.2 Meulage sans centre pour une rondeur constante

La rectification sans centre est une technique spécialisée particulièrement adaptée aux arbres longs et minces où la rectification traditionnelle entre pointes introduirait des erreurs de déflexion. Dans ce processus, la pièce à usiner est soutenue par une lame porte-pièce et une roue de régulation, tandis qu'une meule enlève la matière du diamètre extérieur. L'absence de trous centraux élimine une source courante d'erreur géométrique et la méthode d'alimentation continue permet une production en grand volume avec une répétabilité exceptionnelle. La rectification sans centre est souvent l'opération de finition de choix pourArbre moteur lisse en acier inoxydableproduction, car il offre à la fois des tolérances diamétrales serrées et une intégrité de surface supérieure.

3. Finition de surface et tolérances dimensionnelles

Le terme « lisse » dans le contexte d'un arbre de moteur englobe deux attributs distincts mais interdépendants : la rugosité de la surface et la cohérence dimensionnelle. La rugosité de surface, généralement quantifiée par Ra (rugosité moyenne arithmétique), affecte la friction, l'usure et la capacité à maintenir les films lubrifiants. Une surface plus lisse réduit la friction entre l'arbre et ses composants correspondants, tels que les roulements, les joints ou les engrenages, améliorant ainsi l'efficacité mécanique et réduisant la génération de chaleur.

Les tolérances dimensionnelles, quant à elles, déterminent la précision avec laquelle l'arbre s'insère dans son boîtier et la cohérence avec laquelle il transmet le mouvement. Pour les arbres de moteur hautes performances, les tolérances diamétrales sont généralement spécifiées dans les nuances h6 ou h7, qui pour un arbre de 20 mm correspondent à des tolérances d'environ ±0,013 mm et ±0,021 mm, respectivement. Dans les applications critiques, les tolérances peuvent être resserrées à ±0,005 mm, voire ±0,002 mm, ce qui nécessite non seulement un équipement d'usinage avancé, mais également un contrôle rigoureux de la température pendant la fabrication et les mesures.

Le tableau ci-dessous résume les spécifications typiques de finition de surface et de tolérance pour les arbres de moteur en acier inoxydable dans différentes catégories d'applications :

Il convient de noter que l’état de surface et la tolérance ne sont pas des paramètres indépendants. L'obtention d'une surface exceptionnellement lisse nécessite souvent plusieurs passes de finition, chacune pouvant légèrement modifier le diamètre final. Les stratégies de contrôle des processus, telles que la jauge en cours de processus et le retour adaptatif, sont donc essentielles pour équilibrer ces deux attributs de qualité critiques.

4. Domaines d'application pour l'arbre de moteur lisse en acier inoxydable

La polyvalence duArbre moteur lisse en acier inoxydablese reflète dans son adoption généralisée dans diverses industries. Chaque application impose des exigences uniques en matière de performances de l'arbre, ce qui nécessite des sélections de matériaux et des processus de fabrication sur mesure.

Dansrobotique et automatisation, les arbres de moteur font partie intégrante des actionneurs communs, des étages linéaires et des mécanismes effecteurs terminaux. Ici, l'accent est mis sur un faible frottement, une précision de positionnement élevée et un jeu minimal. Les arbres en acier inoxydable avec des surfaces rectifiées et polies permettent un mouvement fluide et reproductible tout en résistant à l'usure due à un fonctionnement continu.

Ledispositif médicalCe secteur nécessite des tiges non seulement précises mais également biocompatibles et stérilisables. La robotique chirurgicale, les équipements de diagnostic et les systèmes d'administration de médicaments reposent tous sur des arbres en acier inoxydable capables de résister à l'autoclavage et au nettoyage chimique sans dégradation. La finition de surface lisse empêche également l’adhésion bactérienne, un facteur critique dans les environnements stériles.

Danssystèmes automobiles, les arbres de moteur en acier inoxydable se trouvent dans les directions assistées électriques, les actionneurs d'accélérateur et les moteurs de ventilateur de refroidissement. Ces composants doivent supporter des températures extrêmes, des vibrations et une exposition aux sels de déneigement et aux fluides. La résistance à la corrosion de l’acier inoxydable, combinée à sa résistance à la fatigue, en fait le matériau de choix pour les applications sous capot et montées sur châssis.

D'autres applications notables incluentfabrication de semi-conducteursdes équipements, où des arbres ultra-propres et sans particules sont essentiels ;transformation des alimentsles machines, où l'hygiène et la résistance à la corrosion sont primordiales ; etmarinsystèmes, où l’exposition à l’eau salée exige les plus hauts niveaux de protection contre la corrosion.

5. Qualités de matériaux et résistance à la corrosion

La sélection de la nuance d'acier inoxydable appropriée pour un arbre de moteur est une décision qui a un impact non seulement sur les performances, mais également sur la fabricabilité et le coût. Les qualités les plus couramment utilisées se répartissent en trois catégories :

• Acier inoxydable 304— Le cheval de bataille de la famille des aciers inoxydables, offrant une excellente résistance à la corrosion, une bonne formabilité et une facilité d'usinage. Convient aux arbres à usage général dans des environnements doux.
• Acier inoxydable 316— Renforcé de molybdène pour une résistance supérieure aux chlorures et aux milieux acides. Préféré pour les applications marines, chimiques et médicales.
• Acier inoxydable 420/440C— Nuances martensitiques pouvant être traitées thermiquement jusqu'à une dureté élevée (jusqu'à 58-60 HRC). Idéal pour les arbres qui nécessitent une résistance à l’usure et une capacité de charge élevée.

Au-delà des nuances standard, les alliages spécialisés tels que les aciers inoxydables 17-4PH (durcissement par précipitation) et duplex offrent des combinaisons de résistance et de résistance à la corrosion inégalées par les nuances conventionnelles. Ces matériaux sont souvent spécifiés pour l'aérospatiale, le pétrole et le gaz, ainsi que pour d'autres secteurs exigeants où la défaillance des composants n'est pas une option.

La résistance à la corrosion n’est pas uniquement fonction de la composition de l’alliage ; L'état de la surface joue également un rôle important. Une surface lisse et polie réduit la surface disponible pour l’attaque corrosive et élimine les crevasses où les agents corrosifs peuvent s’accumuler. La passivation – un traitement chimique qui élimine le fer libre de la surface – améliore encore la couche d'oxyde passive qui confère à l'acier inoxydable ses propriétés de résistance à la corrosion.

6. Considérations de conception pour l'intégration de l'arbre

L'intégration d'un arbre moteur lisse en acier inoxydable dans un système mécanique complet nécessite une attention particulière à plusieurs paramètres de conception. Ceux-ci incluent :

• Diamètre et longueur de l'arbre— Déterminé par les exigences de couple, la vitesse critique et l'espace enveloppe disponible. Les arbres minces peuvent nécessiter des supports intermédiaires pour empêcher la déflexion.
• Configurations finales— Les extrémités de l'arbre peuvent être lisses, filetées, clavetées ou cannelées, selon la méthode de transmission du couple. Chaque configuration impose des exigences d'usinage et de tolérance différentes.
• Sélections de roulements— Le choix des roulements (à billes, à rouleaux ou à manchon) affecte les exigences en matière de finition de surface de l'arbre et la stratégie de lubrification. Des finitions de surface plus élevées réduisent la friction des roulements et prolongent leur durée de vie.
• Dispositions d'étanchéité— Pour les arbres qui traversent des carters ou fonctionnent dans des environnements humides, les joints doivent être compatibles avec la surface de l'arbre pour éviter les fuites et la contamination.

Les concepteurs doivent également prendre en compte les caractéristiques de dilatation thermique de l'acier inoxydable par rapport aux autres matériaux de l'assemblage. Bien que l'acier inoxydable ait un coefficient de dilatation thermique similaire à celui de l'acier au carbone, les différences peuvent devenir significatives dans les applications à haute température, affectant potentiellement la précharge des roulements et l'alignement de l'arbre.

7. Protocoles d’assurance qualité et de test

S'assurer que chaque arbre de moteur lisse en acier inoxydable répond à ses exigences spécifiées nécessite un cadre d'assurance qualité complet. Ce cadre englobe généralement la vérification des matériaux entrants, l'inspection en cours de processus et les tests d'acceptation finale.

Vérification du matérielcommence par une analyse chimique pour confirmer la composition de l'alliage, suivie par des tests mécaniques pour vérifier la résistance à la traction, la limite d'élasticité et la dureté. Pour les applications critiques, des tests par ultrasons ou par courants de Foucault peuvent être utilisés pour détecter des défauts souterrains tels que des fissures ou des inclusions.

Inspection en cours de fabrications'appuie sur des mesures dimensionnelles à chaque étape d'usinage. Les machines à mesurer tridimensionnelles (MMT) et les micromètres laser fournissent des données de haute précision sur le diamètre, la rondeur, la rectitude et la concentricité. La rugosité de surface est mesurée à l'aide de profilomètres, avec un stylet ou des méthodes optiques selon la résolution requise.

Tests d'acceptation finalecomprend souvent un test de faux-rond fonctionnel, où l'arbre tourne à des vitesses de fonctionnement tandis que les vibrations et le faux-rond sont surveillés. Ce test valide que les caractéristiques dynamiques de l'arbre, y compris l'équilibre et la rigidité, se situent dans des limites acceptables. Pour les arbres destinés à des applications à grande vitesse, un équilibrage dynamique peut être effectué pour minimiser les forces de balourd.
