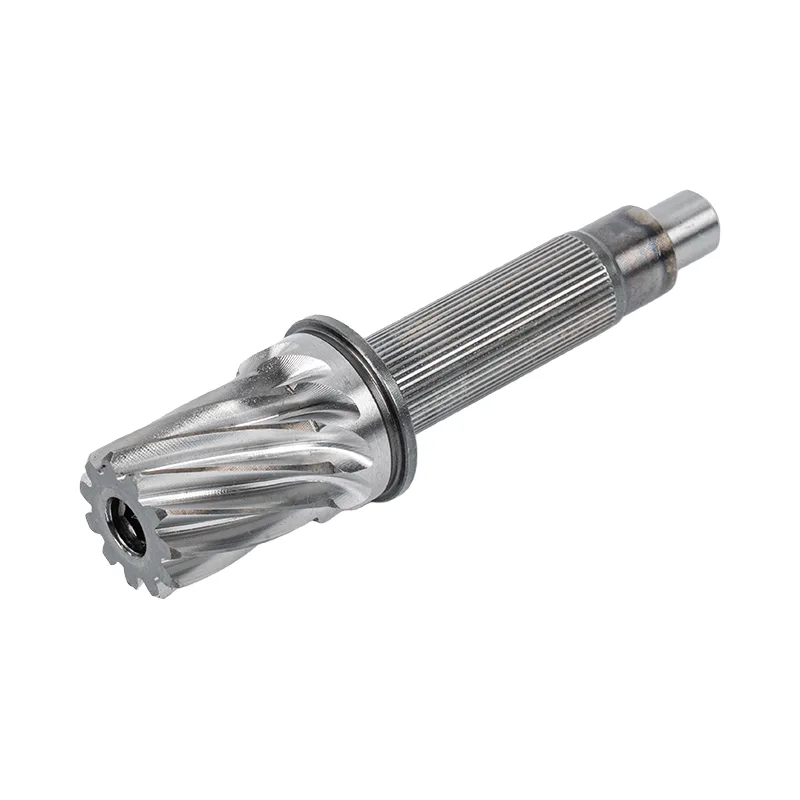

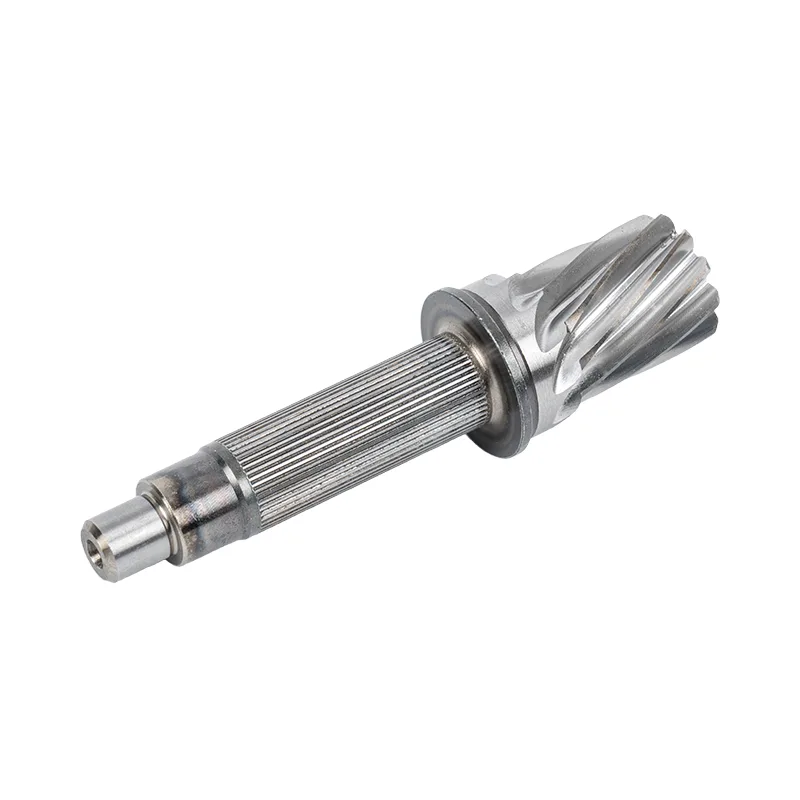

Ningbo Guanshuo Precision Hardware Co., Ltd. (créée en 2016) est une entreprise nationale de haute technologie et un fabricant certifié ISO 9001 d'arbres de moteur de précision haut de gamme. Nos produits bénéficient de la confiance de marques mondiales telles que Goldsmiths, French Decathlon, Omron et Yasi. Avec des tolérances de diamètre atteignant IT4--IT5 (±0,003--±0,008 mm), une coaxialité ≤0,005 mm, une rugosité de surface jusqu'à Ra0,025 μm sur les tourillons et un équilibrage dynamique de qualité G1.0--G0.4, notre arbre moteur offre des performances exceptionnelles pour les scénarios de transmission d'ultra-précision dans les équipements médicaux, l'aérospatiale, les véhicules à énergies nouvelles et l'automatisation industrielle. Nous combinons des matériaux haut de gamme (20CrMnTi, 42CrMo, acier inoxydable) avec une carburation, une trempe et une nitruration pour atteindre une dureté de surface HRC58--62 tout en conservant un noyau résistant. Notre usine de plus de 50 employés exploite 26 rectifieuses CNC, 6 rectifieuses sans centre et un laboratoire de métrologie complet, garantissant la cohérence d'un lot à l'autre et une interchangeabilité à 100 %.
Notre arbre moteur est conçu pour les transmissions à grande vitesse, à charge lourde et d'ultra-précision où des tolérances serrées ont un impact direct sur la fiabilité du système.
● La tolérance de diamètre ±0,003--±0,008 mm (IT4--IT5) garantit un ajustement constant sous les variations thermiques et de charge.
● La coaxialité ≤0,005 mm et le faux-rond radial ≤0,008 mm minimisent les forces déséquilibrées et l'usure des roulements.
● La rugosité de surface Ra0,025--0,1 μm sur les tourillons permet un assemblage sans espace et une rétention de lubrification supérieure.
Ces spécifications font de notre arbre moteur de précision le choix préféré pour les rotors de CT médicaux, les actionneurs aérospatiaux, les broches à grande vitesse et les moteurs d'entraînement EV.
| Paramètre | Spécification | Application recommandée |
|---|---|---|
| Tolérance du diamètre extérieur | h6 | Ajustement standard pour les moteurs industriels généraux |
| Rugosité de surface (standard) | Ra0.4 -- Ra0.8 | Automatisation industrielle, transmission générale |
| Rugosité de surface (ultra‑haute précision) | Ra0,025 -- 0,1 μm | Servos médicaux, actionneurs aérospatiaux, broches à grande vitesse |
| Profondeur de cémentation | 0,8 -- 2,0 millimètres | Vitesse variable haute fréquence pour charges lourdes |
| Dureté de surface (après traitement thermique) | HRC58--62 | Procédés de cémentation / trempe / nitruration |
| Niveau d'équilibre dynamique | G1.0 -- G0.4 | Moteurs de précision à grande vitesse et à faible bruit |
※ Ra0,025--0,1 μm fait référence aux faces du tourillon de roulement et de l'extension de l'arbre ; les surfaces extérieures standard suivent Ra0,4--0,8.
Nous sélectionnons l'acier 20CrMnTi, 42CrMo et l'acier inoxydable en fonction des conditions de service, puis appliquons une carburation, une trempe et une nitruration pour obtenir une surface dure et résistante à l'usure (HRC58--62) avec un noyau robuste et absorbant les chocs.
● 20CrMnTi offre une excellente trempabilité pour les arbres de transmission ; Le 42CrMo offre une résistance supérieure pour les charges lourdes ; Les nuances d'acier inoxydable garantissent une résistance à la corrosion pour les applications médicales et alimentaires.
● Le profil de dureté graduelle (surface HRC58--62, noyau 30--40 HRC) résiste à l'usure tout en absorbant les charges d'impact.
● La nitruration réduit encore davantage la friction et améliore les propriétés anti-grippage, particulièrement bénéfiques pour les opérations à grande vitesse.
Cette combinaison matériau-processus a été validée sur le terrain dans les moteurs d'entraînement de véhicules électriques et les robots industriels, prolongeant considérablement les intervalles de révision.
Notre arbre moteur de précision atteint un niveau d'équilibre dynamique G1.0--G0.4, réduisant les vibrations de 30 % à 40 % par rapport aux arbres G2.5 standard.
● L'équilibrage de précision sur les machines à haute sensibilité élimine le déséquilibre centrifuge, réduisant ainsi les charges sur les roulements et la dégradation de la graisse.
● Le grade G0.4 répond aux exigences les plus strictes en matière d'imagerie médicale et de pompes à carburant pour l'aérospatiale.
● Des vibrations plus faibles se traduisent directement par un fonctionnement plus silencieux – un facteur critique dans les tomodensitomètres et les broches haut de gamme.
Pour les applications où le bruit et les vibrations sont critiques, notre arbre moteur offre des avantages mesurables en termes de performances.
Ningbo Guanshuo Precision Hardware Co., Ltd. (fondée en 2016) est une entreprise nationale de haute technologie comptant plus de 50 employés, une chaîne de production complète en boucle fermée et une réputation de fournisseur principal des industries des nouvelles énergies, de l'automatisation et des appareils électroménagers.
● Installation située à Ningbo, Zhejiang -- à proximité du port de Ningbo pour une logistique d'exportation efficace.
● L'équipe comprend 3 spécialistes en ingénierie et 6 ingénieurs QC à temps plein ; nous exploitons 26 rectifieuses cylindriques CNC, 6 rectifieuses sans centre, 6 machines à tailler, 2 centres d'usinage, 3 fraiseuses composites et plus de 60 unités CNC supplémentaires.
● Laboratoire de métrologie équipé de duromètres, de projecteurs 2D, de rugosimètres, de centres d'essais d'engrenages et de jauges de cylindricité.
Nos capacités verticalement intégrées garantissent un contrôle total sur la qualité, les coûts et la livraison, de la matière première à l'arbre moteur de précision fini.
Nous détenons la certification ISO 9001 : 2015 et 11 brevets d'utilité couvrant des conceptions innovantes d'arbres de moteur, des canaux de lubrification, des structures d'étanchéité et des bases de montage.
● ISO 9001:2015 garantit un contrôle cohérent des processus et une amélioration continue à toutes les étapes de production.
● Nos 11 brevets (y compris l'arbre moteur combiné, l'arbre de roulement à injection d'huile, l'arbre moteur scellé et la base de fixation stabilisée) démontrent une forte capacité de R&D.
● Le statut d'entreprise nationale de haute technologie valide en outre notre portefeuille d'innovation technologique et de propriété intellectuelle.
Ces certifications et brevets donnent à nos clients confiance dans la différenciation de la qualité et de la conception.
Notre arbre moteur est déployé dans les véhicules à énergies nouvelles, l'automatisation industrielle, les équipements médicaux, l'aérospatiale, les machines alimentaires/chimiques et les appareils électroménagers intelligents.
● VE et VEH :arbres de moteur d'entraînement et arbres d'entrée de boîte de vitesses - nécessitant une résistance à la fatigue et une stabilité thermique élevées.
● Médical et aérospatial :Rotors CT, outils chirurgicaux et arbres de pompe à carburant : exigeant une résistance ultra faible aux vibrations et à la corrosion.
● Industriel et domestique :joints de servomoteurs et de robots, moteurs d'aspiration haut de gamme : équilibre entre précision, bruit et coût.
Nous pouvons fournir sur demande des recommandations spécifiques à une application et des études de cas.
Nous offrons une garantie d'interchangeabilité à 100 % : si l'inspection CMM par un tiers détecte un écart par rapport aux tolérances convenues, nous prenons en charge le remplacement et l'expédition accélérée.
● La garantie couvre la coaxialité, le diamètre et toutes les dimensions critiques : toute non-conformité déclenche un remplacement complet à nos frais.
● SPC avec CPK ≥ 1,33 garantit la cohérence d'un lot à l'autre ; chaque arbre porte un numéro de série unique pour une traçabilité complète.
● Toutes les demandes qualité sont reconnues sous 24 heures, avec un plan d'action préliminaire.
Notre promesse de qualité donne aux équipes d'approvisionnement une tranquillité d'esprit lors de l'achat de cet arbre moteur.
Situés à proximité du port de Ningbo, nous proposons une logistique d'exportation rapide et rentable vers l'Europe, l'Amérique du Nord, l'Asie du Sud-Est et le Japon/Corée.
● Notre usine est à moins de 20 km du port, permettant un chargement et un dédouanement rapides des conteneurs.
● Nous collaborons avec les principaux transitaires pour des tarifs compétitifs et des réservations prioritaires.
● L'emballage standard comprend un traitement antirouille et des cartons/caisses renforcés ; nous pouvons organiser la livraison porte à porte (DDP/DAP).
Notre infrastructure logistique garantit que votre arbre moteur de précision arrive à temps et en parfait état.
Contactez-nous directement : nous garantissons une réponse dans les 24 heures et pouvons vous mettre en contact avec un ingénieur senior pour des discussions techniques.
● Entreprise : Ningbo Guanshuo Precision Hardware Co., Ltd.
● Adresse : n° 268-1 Qingqing Road, Jiaochuan, Zhenhai, Ningbo, Zhejiang, Chine.
● Pour des solutions personnalisées ou des échantillons, nous affectons un ingénieur de projet dédié du devis à la livraison.
Nous sommes impatients de collaborer avec vous sur votre prochain projet d’arbre moteur.
R : Les pièces standard MOQ sont de 500 à 1 000 pièces ; arbres/engrenages personnalisés 300 pièces ; Articles en acier allié 42CrMo 800 pièces. Les commandes inférieures au MOQ sont acceptées avec un supplément pour petites commandes de 30 à 50 % (renoncé si la valeur de la commande est ≥ 5 000 USD). Les articles mélangés peuvent combiner des quantités pour respecter le MOQ, et les clients réguliers peuvent négocier un MOQ inférieur.
R : Pour la production en vrac, le délai de livraison est de 15 à 25 jours ouvrables, selon la quantité et la complexité. Délai de livraison de l'échantillon : 1 à 3 jours ouvrables pour les échantillons de stock ; 7 à 12 jours pour les échantillons usinés sur mesure ; 12 à 18 jours pour les articles avec traitement thermique ou finition de surface spéciale. Un service accéléré est disponible sur demande pour les commandes urgentes.
R : Nous effectuons un examen DFM complet, fournissons des études de capacité des processus et soumettons des rapports d'inspection du premier article pour votre approbation avant la production en série. SPC contrôle toutes les dimensions critiques.
R : Oui, nos ingénieurs sont disponibles pour des conseils d’installation, de dépannage et d’analyse des pannes. Les pièces de rechange sont couvertes par la garantie.
R : Absolument. Des échantillons peuvent être produits sur la base de votre dessin ou de nos conceptions standard. Les frais d'échantillonnage sont supprimés pour les nouveaux clients ayant des commandes potentielles de masse ; les frais de port sont à la charge de l'acheteur (fret en port dû ou enlèvement par le transitaire du client).
