La technologie de base de l’arbre moteur réside dans sa structure cannelée en développante. Les connexions cannelées sont couramment utilisées dans la transmission mécanique pour transmettre le couple et permettre un mouvement axial, et la cannelure en développante est le profil de dent le plus supérieur parmi tous les types de cannelures.
Contrairement aux cannelures rectangulaires (avec des profils de dents rectangulaires), la cannelure en développante a un profil de dent courbe en développante - le même que les dents d'engrenage. Cette conception apporte deux avantages fondamentaux : le centrage automatique et le partage de charge multi-dents.
Pour un centrage automatique, lors de l'assemblage de l'arbre du moteur, les surfaces des dents cannelées sont naturellement guidées le long de la courbe en développante, permettant à l'arbre et à la pièce d'accouplement de s'auto-aligner sans réglage supplémentaire, obtenant ainsi une coaxialité élevée. Cette fonctionnalité réduit considérablement les difficultés d'assemblage tout en garantissant une plus grande précision de transmission. Pour le partage de charge multi-dents, la conception du profil de dent cannelée en développante garantit que les charges sont réparties uniformément sur plusieurs dents, évitant ainsi la surcharge locale courante avec les cannelures rectangulaires où seulement une ou quelques dents supportent la charge, améliorant considérablement la capacité de charge et la durée de vie.

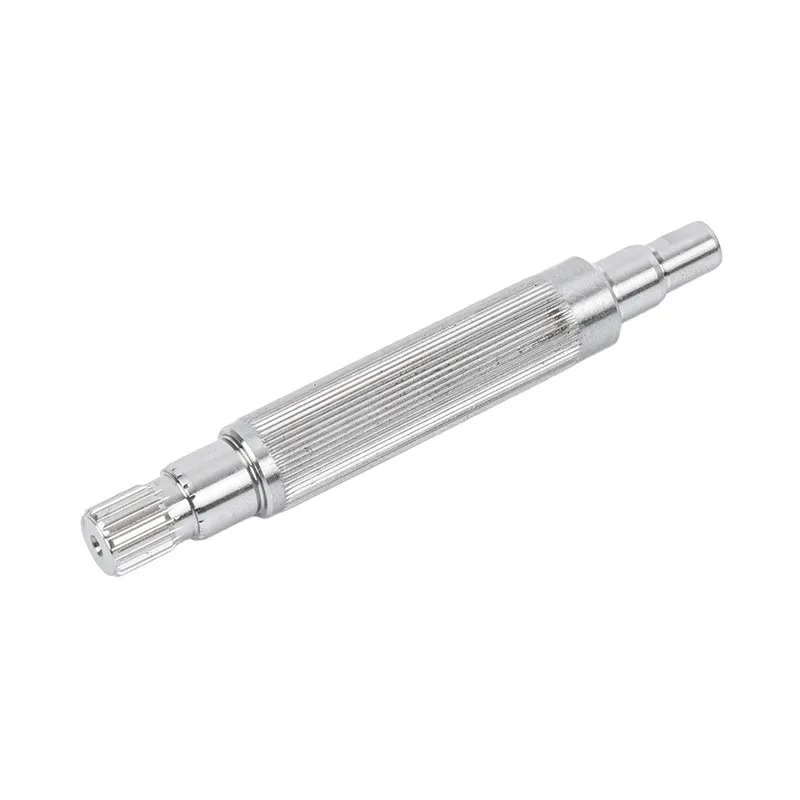

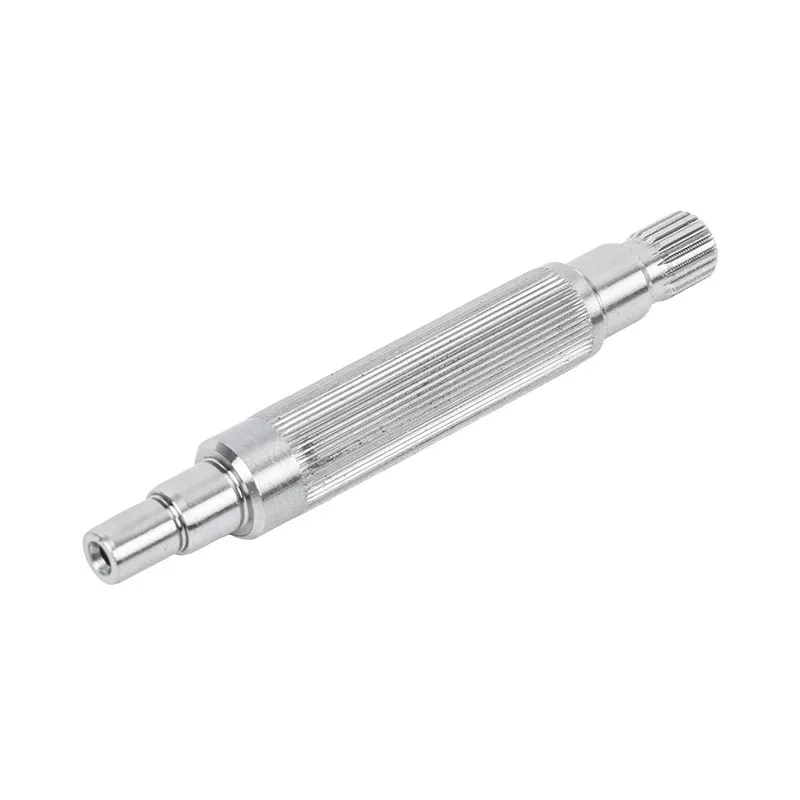

L'arbre moteur cannelé en développante de Guanshuo présente de grands filets de racine de dent (R0,3 ~ R0,8), réduisant encore davantage la concentration de contraintes au niveau de la racine de dent, permettant au produit d'avoir une durée de vie plus longue sous des charges d'impact et des contraintes alternées.
L'arbre moteur de Guanshuo offre les principaux avantages suivants, ce qui en fait la solution privilégiée pour les applications de transmission à grande vitesse et de haute précision :
1. Centrage automatique, coaxialité supérieure
Le profil de dent en développante du produit se centre automatiquement lors de l'assemblage, permettant une plus grande coaxialité entre l'arbre et la pièce d'accouplement et une transmission plus douce. Par rapport à l'ajustement précis requis pour les cannelures rectangulaires pour obtenir l'alignement, la fonction de centrage automatique des cannelures à développante réduit considérablement les difficultés d'assemblage tout en garantissant une plus grande précision de transmission.
2. Partage de charge multi-dents, forte capacité de charge lourde
Le produit répartit les charges uniformément sur plusieurs dents, avec une capacité de charge nettement supérieure à celle des cannelures rectangulaires. Le filet de racine de dent plus grand (R0,3 ~ R0,8) réduit la concentration de contraintes, offrant une plus grande résistance aux chocs, à la fatigue et une capacité de charge anti-excentrique. Il fonctionne de manière plus stable dans des conditions de rotation avant et arrière fréquente et dans des conditions d'impact de charges lourdes, avec une durée de vie généralement plus longue que les cannelures rectangulaires.
3. Haute vitesse, faible bruit et efficacité de transmission élevée
Le produit présente des profils de dents lisses et un impact d'engrènement minimal, avec d'excellentes performances à grande vitesse, une efficacité de transmission élevée et une faible génération de chaleur. Le contrôle des vibrations et du bruit est supérieur aux cannelures rectangulaires, ce qui le rend particulièrement adapté aux équipements rotatifs à moyenne et haute vitesse et constitue la solution privilégiée pour les moteurs à grande vitesse et les broches de précision.
4. Haute précision de traitement, bonne interchangeabilité
L'arbre de moteur cannelé en développante de Guanshuo atteint une erreur d'égalisation des cannelures ≤0,015~0,03 mm, une symétrie ≤0,02 mm et une rugosité de la surface des dents Ra≤0,8~1,6 μm. Un traitement de haute précision garantit une bonne interchangeabilité, facilitant la maintenance des équipements et la gestion des pièces de rechange.
5. Système complet de contrôle de qualité
Guanshuo a passé la certification du système de gestion de la qualité ISO9001, mettant en œuvre un contrôle de qualité complet depuis les matières premières jusqu'aux produits finis. La société détient 11 technologies brevetées couvrant les structures d'étanchéité des roulements, les structures combinées d'arbres moteurs, les structures de support de roulements et d'autres domaines.
| Paramètre | Gamme de spécifications |
|---|---|
| Erreur d'égalisation spline | ≤0,015~0,03 mm |
| Symétrie des splines | ≤0,02 mm |
| Rugosité de la surface des dents | Ra ≤ 0,8 ~ 1,6 μm |
| Filet de racine de dent | R0,3 ~ R0,8 |
Avec ses principales caractéristiques de centrage automatique, de coaxialité élevée, de transmission fluide, de roulement de charge multi-dents, de forte résistance aux charges lourdes et aux chocs, de vitesse élevée et de faible bruit, de rendement élevé et de longue durée de vie, l'arbre de moteur cannelé en développante est largement utilisé dans les scénarios exigeants suivants :
Véhicules à énergies nouvelles: Applications d'arbre à grande vitesse de moteur d'entraînement. Le centrage automatique des cannelures en développante assure la stabilité de la transmission à des vitesses élevées, tandis que le partage de charge multi-dents répond aux exigences de sortie de couple élevées.
Moteurs à grande vitesse et broches de précision: Composants de base de transmission pour équipements tournants à moyenne et grande vitesse. Des profils de dents lisses, un impact d'engrènement minimal et une faible génération de chaleur en font la solution privilégiée pour les moteurs à grande vitesse.
Automatisation industrielle: Articulations de robots, servomoteurs, systèmes de transmission de précision. La haute précision et la bonne interchangeabilité répondent aux exigences élevées de fiabilité des équipements d'automatisation.
Machines de construction: Applications d'arbre de transmission dans des conditions de rotation avant et arrière fréquentes et dans des conditions d'impact de charges lourdes. Une résistance aux chocs et à la fatigue plus fortes garantissent une durée de vie plus longue.
Machines-outils: Transmission de broche pour machines-outils à commande numérique et centres d'usinage. Une coaxialité élevée et de faibles vibrations garantissent la précision de l'usinage.
Les produits de Guanshuo couvrent des régions de vente telles que Guangzhou, Jiangsu, Fujian, Anhui, Shandong et d'autres régions, et ont établi des relations de coopération avec des marques telles que Goldsmiths, French Decathlon, Omron et Yasi.
Pour aider les professionnels des achats à mieux comprendre les avantages techniques du produit, le tableau suivant fournit une comparaison systématique entre les cannelures à développante et les cannelures rectangulaires :
| Dimension | Spline en développante (Guanshuo) | Spline rectangulaire |
|---|---|---|
| Méthode de centrage | Centrage automatique, alignement guidé du profil des dents | Nécessite un ajustement précis, la précision du centrage dépend de l'usinage |
| Coaxialité | Élevé (assuré par centrage automatique) | Moyen (dépend du jeu d'ajustement) |
| Répartition de la charge | Partage de charge uniforme multi-dents | Peu de dents supportent la charge, sujettes à une surcharge locale |
| Stress radiculaire dentaire | Grand congé (R0,3 ~ R0,8), faible concentration de contraintes | Concentration de contraintes élevée, sujette aux fissures de fatigue |
| Résistance aux chocs | Fort | Faible |
| Capacité de charge anti-excentrique | Fort | Faible |
| Performances à grande vitesse | Excellent (profil de dent lisse, impact d'engrènement minimal) | Moyenne (impact de maillage plus important) |
| Vibrations et bruit | Faible | Plus haut |
| Efficacité de transmission | Haut | Moyen |
| Durée de vie | Long (généralement plus long que les cannelures rectangulaires) | Plus court |
| Précision du traitement | Élevé (erreur d'égalisation ≤0,015 ~ 0,03 mm) | Moyen |
| Interchangeabilité | Bien | Moyenne |
| Scénario le plus approprié | Haute vitesse, haute précision, charge lourde, marche avant et arrière fréquentes | Transmission générale à faible vitesse et à faible charge |
La comparaison ci-dessus montre clairement que le produit surpasse largement les cannelures rectangulaires en termes de précision de centrage, de capacité de charge, de résistance aux chocs, de performances à grande vitesse et de durée de vie. Pour les systèmes de transmission recherchant un rendement élevé, une longue durée de vie et de faibles coûts de maintenance, la cannelure en développante est le choix idéal.
Guanshuo fournit un service d'assistance complet pour l'arbre :
Exemple d'étape: Consultation sur la personnalisation des paramètres techniques, vérification de la conception collaborative des dessins 3D, fourniture d'échantillons gratuits et plans d'optimisation des coûts, garantissant l'adéquation du produit aux conditions de l'équipement du client et aux exigences de réduction des coûts.
Production de masse: Traçabilité complète de la qualité du traitement CNC, retour visuel de la progression de la production sur 48 heures, inspection de la qualité de la certification du système ISO9001, prise en charge de la gestion des stocks VMI et réponse aux commandes d'urgence.
Après-vente: Période de garantie étendue à 24 mois, diagnostic sur site des problèmes globaux sous 48 heures, fourniture gratuite de solutions de mise à niveau et d'itération des processus, mise en place d'une base de données d'usure des équipements clients pour l'alerte précoce et la maintenance.
Réponse rapide: Les demandes de renseignements et les consultations sur les produits peuvent recevoir une réponse dans les 24 heures.
Fabrication en usine d'origine, qualité contrôlable: Guanshuo est un fabricant direct d'arbres de moteur Involute Spline, avec un contrôle complet du processus, des matières premières aux produits finis.
Équipement avancé, capacité de production suffisante: Une équipe de plus de 50 employés, 26 rectifieuses cylindriques CNC, 6 machines à tailler et d'autres équipements de pointe assurent la livraison à temps des commandes de gros volume.
Expertise technique approfondie, support en matière de brevets: 11 technologies brevetées couvrent plusieurs aspects techniques fondamentaux du produit et des produits associés.
Certifications complètes, systèmes audio: Le système de certification ISO9001 traverse tout le processus de R&D, de production et de vente.
Services complets, service après-vente sans souci: Support de service tout au long du cycle de vie, des échantillons à la production en série, de l'avant-vente à l'après-vente.
R : Deux avantages fondamentaux : centrage automatique – le profil de la dent guide naturellement l’alignement lors de l’assemblage, obtenant ainsi une plus grande coaxialité ; et partage de charge multi-dents : les charges sont réparties uniformément sur plusieurs dents, offrant une capacité de charge plus forte, une meilleure résistance aux chocs et une durée de vie plus longue.
R : La rugosité de la surface de la dent peut atteindre Ra≤0,8~1,6μm, l'erreur d'égalisation des cannelures ≤0,015~0,03 mm, la symétrie ≤0,02 mm et le congé de racine de dent R0,3~R0,8.
R : Le taillage ou le fraisage CNC est utilisé, combiné à des meuleuses cylindriques CNC de haute précision pour la finition du cercle extérieur, l'ensemble du processus étant contrôlé sous le système ISO9001.
R : Convient aux scénarios de transmission de charges à grande vitesse, de haute précision, de charges moyennes à lourdes, de rotation avant-arrière fréquente et de transmission de charges d'impact, y compris les moteurs d'entraînement de véhicules à énergie nouvelle, les moteurs à grande vitesse, les broches de précision et les équipements d'automatisation industrielle.
R : Garantie prolongée de 24 mois, diagnostic global du problème dans les 48 heures, solutions de mise à niveau gratuites des processus et réponses aux demandes de renseignements dans les 24 heures.
R : Soumettez une demande via le site officiel ou par e-mail. Répondez dans les 24 heures et le devis indique clairement les paramètres clés.
R : Le traitement de haute précision garantit une bonne interchangeabilité, facilitant la maintenance des équipements et la gestion des pièces de rechange, et réduisant les coûts de maintenance.
