Contrairement aux arbres de moteur industriels ordinaires, les arbres de moteur pour dispositifs médicaux de Guanshuo sont conçus spécifiquement pour les applications médicales avec une sélection stricte des matériaux et des processus de fabrication de précision. Nous utilisons de l'acier inoxydable médical 316L, un alliage de titane et des matériaux de revêtement de qualité médicale pour garantir la biocompatibilité et la fiabilité dans les environnements médicaux aseptiques. Avec plus de 10 ans d'expérience dans la fabrication de précision et 11 technologies brevetées, nous proposons des solutions d'arbres personnalisées pour les équipements de diagnostic, les instruments chirurgicaux et les appareils de rééducation dans le monde entier.

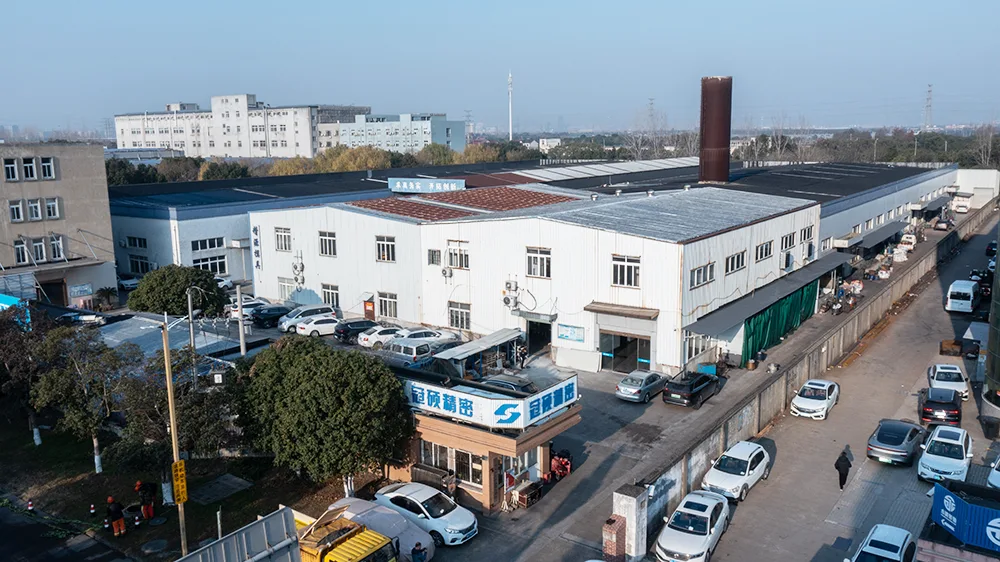

Matériel de précision Cie., Ltd de Ningbo Guanshuo., créée en 2016, est une entreprise de haute technologie de niveau national spécialisée dans la R&D, la production et la vente d'arbres de moteur de haute précision. Avec plus de 10 ans d'expérience dans le traitement de matériel de précision, nous sommes devenus l'un des principaux fournisseurs dans les secteurs des véhicules à énergies nouvelles, de l'automatisation industrielle et des équipements médicaux.
Nos capacités de fabrication :
● Plus de 50 employés qualifiés, dont 3 techniciens en ingénierie et 6 spécialistes QC
● 26 rectifieuses cylindriques CNC, 6 rectifieuses sans centre de haute précision, 3 machines combinées tournage-fraisage
● Système d'inspection optique entièrement automatique pour une vérification de la qualité à 100 %
● 11 technologies brevetées dans la conception et la fabrication d'arbres
Système qualité :
● Certifié ISO 9001 : 2015
● Système de gestion de la qualité automobile ISO/TS 16949
Les spécifications techniques suivantes s'appliquent à notre gamme de produits standard. Des spécifications personnalisées sont disponibles sur demande.
| Paramètre | Valeur | Méthode d'essai/norme |
|---|---|---|
| Plage de diamètre d'arbre | φ0,8 mm ~ φ30 mm | Mesure micrométrique laser |
| Tolérance du diamètre extérieur | h6 (qualité IT4-IT5 pour les surfaces de contact) | OIN 286-1 |
| Rugosité de surface (surface de contact) | Ra 0,1 ~ 0,4 μm | - |
| Chanfreiner | C0,2 ~ C0,5 | Inspection visuelle et jauge |
| Faux-rond radial | ≤ 0,003 mm (à une portée de 50 mm) | Instrument de mesure de cylindricité |
| Coaxialité | ≤ 0,005 mm | Projecteur bidimensionnel |
| Bruit de fonctionnement | ≤ 30 dB(A) | - |
| Vie en fatigue | ≥ 20 000 heures | - |
| Coefficient de frottement | ≤ 0,08 | - |
Nos arbres moteurs pour dispositifs médicaux sont conçus avec quatre avantages fondamentaux qui répondent aux exigences les plus critiques de la fabrication d’équipements médicaux.
● Prend en charge des diamètres d'arbre ultra-fins à partir de 0,8 mm
● Structure à arbre creux disponible pour une réduction de poids
● Optimisé pour la rigidité en torsion --- maintient la stabilité dimensionnelle dans des conditions de vitesse élevée et de faible charge
● Économise de l'espace dans l'équipement interne tout en garantissant la stabilité opérationnelle
● Élimine le risque de contamination par les hydrocarbures à la source
● Répond aux exigences de propreté de l'environnement médical
● Le faible coefficient de frottement réduit considérablement l'usure des composants
● Fonctionnement sans entretien pendant de longues périodes
● Revêtement de surface dense et stable
● Résistant à l'alcool et à l'essuyage à l'iodophore
● Résiste à la stérilisation à la vapeur à haute température (134°C, 3 cycles minimum)
● Pas de pelage du revêtement ni de rouille du substrat après une désinfection répétée
● Les pièces d'accouplement clés atteignent les niveaux de tolérance IT4-IT5
● Précision au micron pour le faux-rond et la coaxialité
● Fonctionnement silencieux (≤30 dB) avec un minimum de vibrations
● Compatible avec les exigences de fonctionnement précises des équipements médicaux
Nos arbres moteurs pour dispositifs médicaux sont conçus pour répondre aux exigences de précision, de stérilité, de faible bruit et d’absence d’entretien des scénarios médicaux. Ils servent de composants de transmission essentiels dans divers équipements médicaux haut de gamme.
Exemples :Appareils à ultrasons médicaux, analyseurs de sang, analyseurs biochimiques, instruments PCR
Pourquoi Guanshuo :Une précision de transmission élevée garantit des résultats de diagnostic fiables ; un fonctionnement sans bruit et sans vibrations protège les composants de détection sensibles ; la conception résistante à la stérilisation permet une utilisation stable à long terme
Exemples :Robots chirurgicaux, dispositifs de traitement interventionnel, systèmes endoscopiques
Pourquoi Guanshuo :Le diamètre de l'arbre ultra fin et la structure creuse répondent aux exigences de miniaturisation ; une rigidité élevée assure une transmission précise pendant la chirurgie ; la conception sans huile maintient un environnement chirurgical stérile
Exemples :Robots de rééducation, appareils de soins portables, fauteuils roulants électriques
Pourquoi Guanshuo :La conception sans entretien réduit les coûts après-vente ; le faible bruit et les vibrations améliorent le confort du patient ; les propriétés de résistance à la désinfection soutiennent l'hygiène de l'environnement de soins de santé
Chaque arbre moteur de dispositif médical de Guanshuo est soumis à un contrôle de qualité rigoureux tout au long du processus de fabrication pour garantir des performances et une fiabilité constantes.
1. Inspection des matériaux entrants--- Vérification de la certification des matériaux, tests de dureté, analyse de la composition
2. Contrôle qualité en cours de processus--- Contrôle statistique des processus SPC, inspection dimensionnelle à chaque étape de production
3. Inspection finale--- Contrôle dimensionnel à 100 % via un système d'inspection optique, inspection de la qualité des surfaces, tests fonctionnels
Équipement d'inspection :
● Testeurs de dureté
● Projecteurs bidimensionnels
● Jauges d'état de surface
● Instruments de mesure de cylindricité
● Système d'inspection optique entièrement automatique
Nous fournissons un support complet pour votre approvisionnement, de l’échantillonnage initial à la production en série et au service après-vente.
● Consultation de personnalisation des paramètres techniques
● Vérification de la conception collaborative des dessins 3D
● Fourniture d'échantillons gratuits (des frais d'expédition s'appliquent)
● Recommandations d'optimisation des coûts
● Fabrication CNC complète avec traçabilité de la qualité
● Commentaires visuels sur la progression de la production sur 48 heures
● Contrôle qualité standard ISO/TS 16949
● Prise en charge de la gestion des stocks VMI
● Capacité de réponse aux commandes d'urgence
● Garantie prolongée de 24 mois
● Assistance technique mondiale sur site sous 48 heures
● Solutions gratuites de mise à niveau et d'itération des processus
● Base de données d'usure des équipements clients pour la maintenance prédictive
Pour garantir des performances et une longévité optimales de l'arbre moteur de votre dispositif médical, veuillez suivre attentivement ces directives d'utilisation et d'entretien.
● S'assurer que les spécifications de l'arbre correspondent aux exigences de l'équipement
● Vérifiez le diamètre de l'arbre, la tolérance du diamètre extérieur (h6), le chanfrein (C0.2-C0.5) et la rugosité de la surface.
● Manipuler avec précaution pour éviter les collisions et les rayures de surface
● Méthodes recommandées :Essuyage à l'alcool, essuyage à l'iodophore, stérilisation à la vapeur à haute température
● Interdit:Désinfectants corrosifs pouvant endommager le revêtement de surface
● Contrôle régulier :Vérifiez l'écaillage du revêtement ou les rayures de surface après une désinfection répétée.
● Conception autolubrifiante sans huile --- ne pas ajouter d'huile lubrifiante supplémentaire
● Ne pas utiliser dans des conditions de surcharge ou de surchauffe au-delà des spécifications de l'équipement.
● Suivre les directives d'utilisation du fabricant de l'équipement
● Stocker dans un environnement sec, propre et non corrosif
● Évitez l'humidité, la lumière directe du soleil et les substances corrosives
● Inspection visuelle régulière de l'état de surface et des performances opérationnelles
● Destiné uniquement aux applications de dispositifs médicaux
● Assurer la conformité globale des équipements lors de l'approvisionnement et de l'utilisation
R : Nous proposons des options d'acier inoxydable médical 316L, d'alliage de titane (Ti-6Al-4V ELI) et de revêtement polymère de qualité médicale. Des certificats de matériaux sont disponibles sur demande.
R : Oui. Nous proposons une personnalisation complète en fonction de vos dessins ou spécifications. Notre équipe d’ingénierie peut également vous aider à optimiser la conception pour la fabricabilité.
R : Le MOQ est de 500 à 1 000 pièces pour les pièces standard, de 300 pièces pour les arbres/engrenages personnalisés et de 800 pièces pour l'acier allié 42CrMo ; les commandes inférieures au MOQ sont acceptées avec un supplément de 30 % à 50 % (renoncé si ≥ 5 000 USD), des articles mélangés peuvent être combinés pour atteindre le MOQ et les clients réguliers peuvent négocier un MOQ inférieur. Pour les échantillons, les échantillons en stock sont gratuits (l'acheteur paie les frais d'expédition), les échantillons personnalisés nécessitent un coût d'usinage (déduit de la première commande groupée), avec des délais de livraison de 1 à 18 jours en fonction de la complexité, et les clients annuels de plus de 30 000 USD reçoivent jusqu'à 3 échantillons personnalisés gratuits par nouveau modèle.
R : Oui, nous proposons des échantillons gratuits pour évaluation. Les clients sont responsables des frais d'expédition.
R : Nous détenons les certifications ISO 9001 et ISO/TS 16949.
R : Nous offrons une garantie prolongée de 24 mois à compter de la date de livraison, couvrant les défauts de fabrication.
R : Nous mettons en œuvre une traçabilité complète de la qualité du processus avec le contrôle statistique du processus SPC. Chaque lot comprend des certificats de matériaux et des rapports d'inspection.
Pour toute demande concernant la personnalisation, les prix ou les échantillons de l’arbre moteur d’un dispositif médical, veuillez contacter directement notre équipe.
Matériel de précision Cie., Ltd de Ningbo Guanshuo.
● Adresse:Qingqing Road 268-1, sous-district de Jiaochuan, district de Zhenhai, ville de Ningbo, province du Zhejiang, Chine
● Téléphone:+86-15990709753
● Établi: 2016
● Certifications :ISO 9001, ISO/TS 16949, Entreprise nationale de haute technologie
● Industries desservies :Équipement médical, véhicules à énergies nouvelles, automatisation industrielle, appareils électroménagers
