Les arbres de moteur standard échouent dans les systèmes hydrauliques. L'impact à haute pression provoque une déformation. L'huile hydraulique déclenche la corrosion et le décollement du revêtement qui contamine l'ensemble du système. Une mauvaise précision d’étanchéité entraîne des fuites et des pertes de pression. Fabriqués à Ningbo, en Chine par Ningbo Guanshuo Precision Hardware Co., Ltd., nos arbres de moteur à entraînement hydraulique sont spécialement conçus pour résoudre ces problèmes précis --- et ne sont pas réutilisés à partir d'arbres de moteur à usage général.
Les systèmes hydrauliques imposent des exigences uniques aux arbres de moteur auxquelles les conceptions standard ne peuvent tout simplement pas répondre. Comprendre ces défis est la raison pour laquelle nos arbres moteur surpassent les alternatives génériques dans des conditions de fonctionnement réelles.
Quatre problèmes critiques liés aux arbres de moteur standard dans les applications hydrauliques :
1. Défaillance par impact et charge--- Les chocs à haute pression et les charges alternées provoquent des déformations, des fissures de fatigue et éventuellement des fractures.
2. Contamination par l'huile--- Les particules de rouille et les revêtements écaillés se mélangent à l'huile hydraulique, endommageant les pompes, les vannes et les joints dans tout le système.
3. Étanchéité et fuite--- Une précision de surface insuffisante entraîne une usure des joints, des fuites d'huile et des chutes de pression qui réduisent l'efficacité du système.
4. Compatibilité de l'assemblage--- Un mauvais contrôle dimensionnel et des options de connexion limitées ralentissent l'assemblage et réduisent la fiabilité de l'équipement

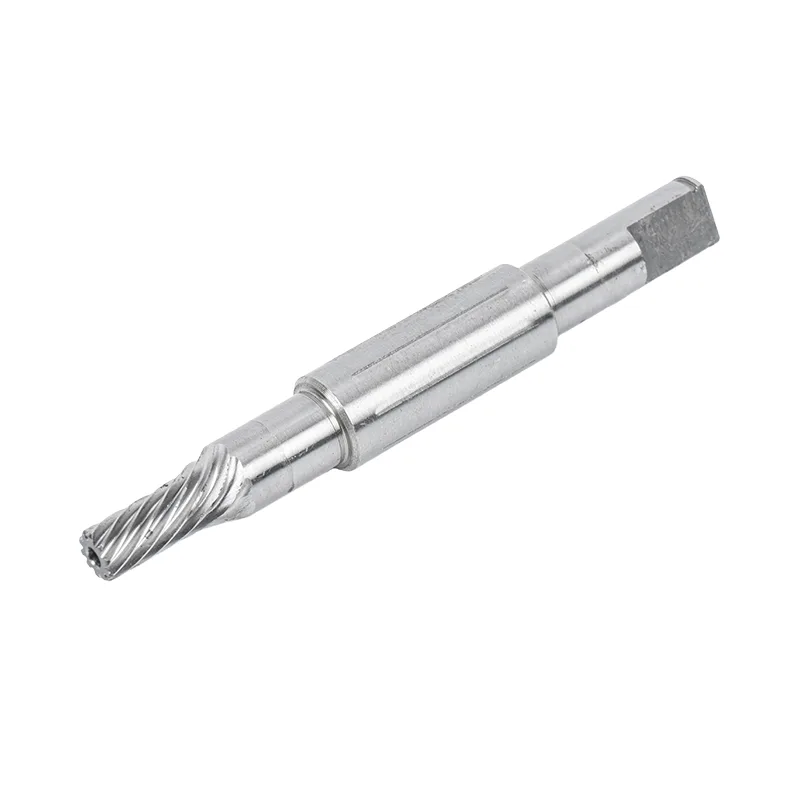

Les arbres de moteurs hydrauliques Guanshuo répondent aux quatre défis grâce à une ingénierie des matériaux, un traitement de surface et une fabrication de précision ciblés, offrant ainsi des arbres qui appartiennent véritablement aux systèmes hydrauliques.
Le principal mode de défaillance des arbres hydrauliques est la déformation ou la fracture sous un impact à haute pression et des charges alternées. Nos arbres de moteur résolvent ce problème grâce à une structure matérielle soigneusement conçue : une surface dure et résistante à l'usure soutenue par un noyau robuste et absorbant les chocs.
Comment nous obtenons la résistance aux chocs :
● Base de trempe et revenu--- Traitement de fondation atteignant une dureté HB 260-300 pour une résistance et une ductilité globales équilibrées
● Couche de durcissement superficielle--- Une trempe, une carburation ou une nitruration supplémentaires créent une zone durcie en profondeur (1,5 à 3,0 mm) avec une dureté de surface HRC 58-62.
● Noyau résistant--- La ténacité du noyau ≥ 90 J/cm² empêche la rupture fragile sous des chocs soudains à haute pression
● Durcissement des extensions d'arbre--- La trempe à haute fréquence sur les sections étendues atteint une dureté HRC 45-55 aux points de connexion
Le résultat :Un arbre de moteur à entraînement hydraulique qui résiste aux impacts instantanés à haute pression et aux cycles de charge répétés sans se déformer ni se casser --- prolongeant considérablement la durée de vie et réduisant la fréquence de remplacement.
La contamination de l’huile hydraulique tue silencieusement les systèmes hydrauliques. Les particules de rouille et les fragments de revêtement provenant d'un seul arbre défaillant peuvent circuler dans l'ensemble du système, endommageant les pompes, rayant les surfaces des vannes et détruisant les joints. Nos arbres moteurs sont conçus pour protéger la propreté de l’huile depuis la source.
Caractéristiques de conception anticorrosion :
● Revêtement dur sur les surfaces critiques--- Les surfaces d'étanchéité et de contact reçoivent un traitement de revêtement dur qui résiste à la corrosion et empêche le pelage
● Polissage miroir--- La finition de surface ultra-lisse (Ra 0,05-0,2 μm sur les sections d'étanchéité) réduit la surface propice à la corrosion.
● Structure spécifique à l'huile hydraulique--- Matériau et revêtement sélectionnés pour leur compatibilité avec les fluides hydrauliques
● Résistance à l'usure--- La dureté de surface HRC 58-62 empêche l'usure abrasive qui pourrait générer des particules
Ce que cela signifie pour vous :
● Pas de traces de rouille ni de fragments de revêtement contaminant votre huile hydraulique
● Durée de vie de l'huile plus longue --- moins de vidanges d'huile et coûts de maintenance réduits
● Réduction de l'usure des joints et des composants due à la contamination par des particules
● Fonctionnement du système hydraulique plus propre et plus stable dans le temps
Les systèmes hydrauliques dépendent d’une étanchéité fiable pour maintenir la pression et l’efficacité. Même des irrégularités microscopiques de surface peuvent provoquer une usure des joints, des fuites d’huile et une perte de pression progressive. Nos arbres de moteur à entraînement hydraulique sont fabriqués selon des normes de précision spécifiquement pour les applications d'étanchéité à haute pression.
Spécifications de précision de la surface d’étanchéité :
| Paramètre | Valeur | Pourquoi c'est important |
|---|---|---|
| Tolérance de la section d'étanchéité | Niveau IT5 | Assure un ajustement parfait avec les joints d'huile et les bagues d'étanchéité combinées |
| Rugosité de surface (étanchéité) | Ra 0,05 ~ 0,2 μm | Empêche l'usure prématurée des joints causée par des surfaces rugueuses |
| Rondeur & Cylindricité | ≤ 0,003 mm | Contact d'étanchéité uniforme sur toute la circonférence |
| Tolérance du diamètre extérieur | h7 / h6 | Accouplement précis avec les roulements et les ensembles de joints |
| Positionnement de l'épaulement de l'arbre | ≤ 0,008 mm | Positionnement axial précis pour une compression correcte du joint |
| Coefficient de frottement | ≤ 0,12 | Réduit la perte de friction et la génération de chaleur au niveau des interfaces d’étanchéité |
Avantages de l'assemblage :
● Coopération transparente avec les joints d'huile hydrauliques et les bagues d'étanchéité combinées
● Aucun ajustement répété n'est nécessaire lors de l'assemblage --- production plus rapide et plus efficace
● Compatible avec les méthodes de connexion directe et d'assemblage concentrique à bride
● La conception du chanfrein C1-C2 équilibre la sécurité et la commodité de l'assemblage
Spécifications techniques complètes pour les arbres de moteur à entraînement hydraulique Guanshuo. Tous les paramètres peuvent être ajustés pour répondre aux exigences spécifiques de votre système hydraulique.
| Catégorie | Paramètre | Valeur standard |
|---|---|---|
| Matériau et dureté | Dureté trempée | HB260 ~ 300 |
| Dureté superficielle | HRC 58 ~ 62 | |
| Résistance du noyau | ≥ 90 J/cm² | |
| Dureté de l'extension de l'arbre | HRC45 ~ 55 | |
| Profondeur de durcissement | Profondeur de la zone durcie | 1,5 ~ 3,0 mm |
| Processus | Trempe / Cémentation / Nitruration | |
| Tolérance dimensionnelle | Tolérance du diamètre extérieur | h7 / h6 |
| Tolérance de la section d'étanchéité | Niveau IT5 | |
| Positionnement de l'épaulement de l'arbre | ≤ 0,008 mm | |
| Qualité des surfaces | Rugosité de surface (général) | Ra 0,4 ~ 0,8 μm |
| Rugosité de surface (étanchéité) | Ra 0,05 ~ 0,2 μm | |
| Rondeur & Cylindricité | ≤ 0,003 mm | |
| Frottement et usure | Coefficient de frottement | ≤ 0,12 |
| Traitement de surface | Revêtement dur + Polissage miroir | |
| Géométrie | Chanfreiner | C1 ~ C2 |
| Diamètre / Longueur | - |
Les systèmes hydrauliques utilisent diverses méthodes de connexion entre différents types d’équipements. Nos arbres moteur prennent en charge plusieurs configurations d'extrémité d'arbre et approches d'assemblage pour correspondre à votre configuration spécifique.
Types de connexion d’extrémité d’arbre :
● Clé plate--- Simple, fiable, largement utilisé pour les pompes et moteurs hydrauliques généraux
● Clé cannelée--- Capacité de couple plus élevée, meilleur alignement pour les applications à charges lourdes
● Surface conique--- Auto-centrage, montage/démontage facile pour certaines conceptions de moteurs hydrauliques
● Fonctionnalités personnalisées--- Filetages, rainures ou autres caractéristiques selon vos exigences de dessin
Méthodes d'assemblage prises en charge :
● Ensemble de connexion directe --- arbre directement couplé au composant hydraulique
● Assemblage concentrique de type bride --- monté via une bride pour un alignement précis
● Autres configurations d'assemblage --- conçues selon vos spécifications
Composants hydrauliques compatibles :
● Pompes hydrauliques
● Moteurs hydrauliques
● Contrôleurs hydrauliques
● Réducteurs hydrauliques
Vous ne savez pas de quel type de connexion vous avez besoin ? Envoyez-nous les spécifications de votre équipement et nous vous recommanderons la configuration optimale.
Nos arbres moteurs sont destinés à une large gamme d'applications d'entraînement hydraulique dans tous les secteurs où des performances fiables sous haute pression sont essentielles.
Applications courantes :
● Groupes et systèmes de puissance hydraulique
● Systèmes hydrauliques des engins de chantier
● Équipements et presses hydrauliques industrielles
● Entraînements hydrauliques pour machines de moulage par injection
● Systèmes hydrauliques de machines agricoles
● Équipements hydrauliques marins
● Systèmes hydrauliques pour les mines et la métallurgie
Conditions de fonctionnement typiques :
● Démarrage/arrêt à haute pression et cycles fréquents
● Conditions de charge et de choc alternées
● Environnement des fluides hydrauliques
La fiabilité est importante dans les systèmes hydrauliques : une défaillance d'un seul arbre peut entraîner des temps d'arrêt coûteux et des dommages au système. Chaque arbre de moteur hydraulique Guanshuo est soumis à un contrôle de qualité complet à chaque étape de la production.
Contrôle des matières entrantes :
● Vérification de la certification des matières premières
● Tests de composition et de dureté des matériaux
● Lots de matériaux traçables
Contrôles de qualité en cours de processus :
● Contrôle dimensionnel à chaque étape de production
● Vérification de la dureté après chaque étape de traitement thermique
● Mesure de rugosité de surface sur les surfaces critiques
● Validation de profondeur durcie
Inspection finale :
● Vérification dimensionnelle complète, y compris les surfaces d'étanchéité
● Mesure de rondeur et de cylindricité
● Inspection de la qualité de la surface et de l'intégrité du revêtement
● Vérification de la précision du positionnement de l'épaulement de l'arbre
Équipement d'inspection :
● Système d'inspection optique entièrement automatique
● Jauges d'état de surface (profilomètres)
● Testeurs de dureté
● Instruments de mesure de cylindricité
● Projecteurs bidimensionnels
Certifications de l'entreprise :
● Système de gestion de la qualité ISO 9001 : 2015
● Entreprise nationale de haute technologie (Chine)
● 11 technologies brevetées dans la fabrication d'arbres
Notre engagement ne s'arrête pas lorsque l'arbre du moteur à entraînement hydraulique est expédié. Nous fournissons une assistance continue pour garantir le fonctionnement fiable de vos systèmes hydrauliques longtemps après l’installation.
Couverture de la garantie :
● Couvre les défauts de fabrication et les problèmes de matériaux
● Processus de réclamation au titre de la garantie : contactez notre équipe avec les détails du problème → Évaluation technique → Remplacement ou réparation, le cas échéant
Assistance technique :
● Conseils d'installation et dépannage d'assemblage
● Consultation sur les matériaux et le traitement de surface pour des conditions hydrauliques spécifiques
● Analyse des pannes et recherche des causes profondes
● Prise en charge de l'optimisation de la conception pour l'amélioration des performances
Service réactif :
● Demandes techniques traitées dans les 24 heures ouvrables
● Assistance d'urgence pour les problèmes d'application critiques
● Communication directe avec l'équipe d'ingénierie pour les questions complexes
Partenariat à long terme :
● Support aux itérations de conception à mesure que vos produits hydrauliques évoluent
● Amélioration continue de la qualité basée sur les retours terrain
● Suggestions d'optimisation des coûts pour la production en volume
Réponses rapides aux questions courantes sur nos arbres de moteurs à entraînement hydraulique. Vous ne trouvez pas ce que vous cherchez ? Contactez directement notre équipe.
Non. L'arbre passe par plusieurs processus : trempe et revenu, ainsi que trempe de surface, carburation ou nitruration. La dureté de surface atteint HRC 58-62 avec un noyau résistant (≥90 J/cm²), ce qui lui permet de résister aux chocs instantanés à haute pression et aux charges alternées. La zone durcie est suffisamment profonde (1,5 à 3,0 mm) pour que même avec des démarrages et des arrêts à haute pression et un fonctionnement fréquent, il n'y ait aucune déformation ni fracture.
Oui --- il s'agit d'une caractéristique de conception essentielle pour les applications hydrauliques. L'arbre présente une structure anticorrosion et résistante à l'usure avec un revêtement dur sur les surfaces d'étanchéité et de contact. Cela empêche la rouille de l'arbre et le pelage du revêtement, de sorte qu'aucune particule de rouille ou fragment de revêtement ne pénètre dans l'huile hydraulique. Une huile plus propre signifie moins de vidanges d’huile, moins d’usure des composants et un fonctionnement plus stable du système.
La tolérance de la section d'étanchéité répond au grade IT5 avec une rugosité de surface Ra 0,05-0,2 μm. La rondeur et la cylindricité sont ≤ 0,003 mm et la précision de positionnement de l'épaulement de l'arbre est ≤ 0,008 mm. Tous les paramètres sont contrôlés pour répondre aux normes d’étanchéité haute pression et d’assemblage précis du système hydraulique.
Il fonctionne avec la plupart des équipements hydrauliques courants, notamment les pompes hydrauliques, les moteurs hydrauliques et les réducteurs hydrauliques. La connexion directe et l'assemblage concentrique de type bride sont pris en charge. L'extrémité de l'arbre peut être personnalisée avec une clavette plate, une clavette cannelée ou des structures à surface conique. Fournissez les spécifications spécifiques de votre équipement et vos exigences d’assemblage et nous y répondrons avec précision.
Nous proposons des connexions à clé plate, à clé cannelée et à surface conique en options standard. Des fonctionnalités personnalisées telles que des filetages, des rainures ou des profils spéciaux peuvent également être ajoutées selon vos dessins. Dites-nous à quel composant hydraulique vous vous connectez et nous vous recommanderons la meilleure configuration.
Pour un devis rapide et précis, veuillez fournir : des dessins 2D (ou dimensions de base), le type et l'application de l'équipement hydraulique, la pression de service et les conditions de charge, le type de connexion nécessaire et la quantité estimée.
Nous sommes certifiés ISO 9001 : 2015 et une entreprise nationale de haute technologie avec 11 technologies brevetées. Chaque arbre est soumis à une inspection de qualité en plusieurs étapes, notamment des contrôles dimensionnels, une vérification de la dureté et une inspection de la qualité de la surface avant expédition.
Exemple de délai de livraison :1 à 3 jours ouvrables pour les échantillons en stock, 7 à 12 jours pour les échantillons usinés sur mesure et 12 à 18 jours pour les articles avec traitement thermique ou finition de surface spéciale.
Délai de fabrication :15 à 25 jours ouvrables pour les commandes groupées, selon la quantité et la complexité. Service accéléré disponible sur demande.
Les fabricants d'équipements hydrauliques s'associent à Guanshuo parce que nous ne vendons pas seulement des arbres de moteur : nous concevons des solutions pour relever les défis du système hydraulique. Voici ce que vous obtenez lorsque vous travaillez avec nous :
✓ Spécialement conçu pour l'hydraulique --- Arbres de moteur standard non réutilisés. Chaque décision de conception prend en compte les exigences en matière d'impact à haute pression, de compatibilité avec les huiles et d'étanchéité.
✓ Assistance technique dès le premier jour --- Notre équipe aide à la sélection des matériaux, à l'optimisation du traitement thermique et à la conception des connexions avant même le début de la production.
✓ Une qualité constante sur laquelle vous pouvez compter --- Certifié ISO 9001, 11 technologies brevetées et inspection en plusieurs étapes sur chaque arbre que nous fabriquons.
Contactez notre équipe d’arbres hydrauliques :
Téléphone/WhatsApp : +86-15990709753
Délai de réponse : Dans les 24 heures ouvrées
Envoyez-nous ceci pour le devis le plus rapide :
Dessins 2D (ou dimensions de base) • Type d'équipement hydraulique • Conditions de pression et de charge de service • Type de connexion nécessaire • Quantité estimée • Calendrier cible
