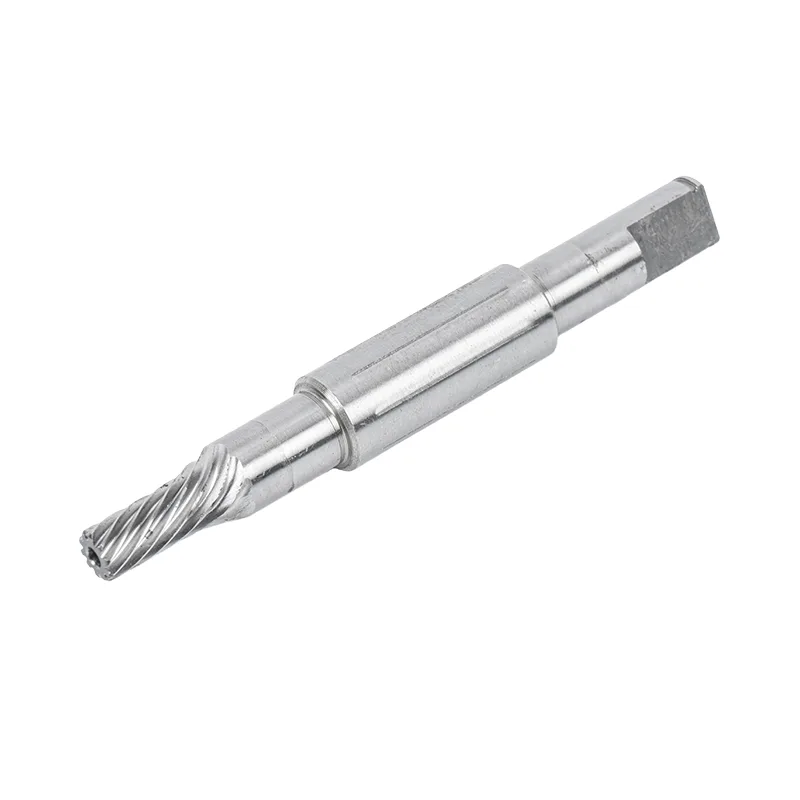

Arbre moteur en alliage dur

Guanshuo, en tant que fournisseur professionnel chinois d'arbres de moteur en alliage dur avec plus d'une décennie d'accumulation de technologies de traitement de précision, adopte des matériaux de base en acier au tungstène et en alliage dur pour créer un arbre de moteur en alliage dur avec une dureté ultra-élevée et une résistance à l'usure exceptionnelle. Combinant une excellente stabilité dimensionnelle, une résistance à la corrosion et une résistance à la fatigue, avec une coaxialité, une rondeur et une planéité atteignant toutes une précision au niveau du micron, il répond directement aux problèmes d'approvisionnement dans des conditions de travail à forte usure et à haute fréquence, fournissant des solutions de transmission fiables à long terme pour les équipements de précision haut de gamme.

Propriétés des matériaux

L'alliage dur, également connu sous le nom d'acier au tungstène, est un matériau d'ingénierie haute performance principalement composé de carbure de tungstène et fabriqué par processus de frittage par métallurgie des poudres. Il surpasse de loin l'acier traditionnel en termes de dureté, de résistance à l'usure et de stabilité thermique. Ses propriétés matérielles uniques se reflètent principalement en trois dimensions :

1. Qualité de dureté ultra élevée
La dureté du matériau peut atteindre HRA89-93, bien supérieure à celle de l'acier ordinaire et de la dureté de la surface chromée. La surface présente une résistance extrêmement forte aux rayures et à l'usure, avec une usure presque négligeable dans des conditions de travail à forte usure, ce qui en fait le meilleur choix pour les scénarios d'usure extrême.

2. Faible coefficient de dilatation thermique
L'alliage dur présente un coefficient de dilatation thermique extrêmement faible combiné à une rigidité exceptionnelle. Il se déforme à peine dans des conditions de fonctionnement à grande vitesse et de charges lourdes, maintenant une précision stable sans dégradation pendant un fonctionnement à long terme, répondant aux exigences strictes de rétention de précision des broches de précision et de l'achat de moteurs à grande vitesse.

3. Performance chimique stable
Le matériau possède une excellente résistance aux acides et aux alcalis, une résistance à l'oxydation et une résistance aux charges alternées avec une bonne stabilité chimique. Il maintient des performances fiables dans des milieux corrosifs et dans des conditions de fonctionnement continu à long terme, répondant aux normes de fiabilité des équipements dans des environnements difficiles.

En résumé, le matériau en alliage dur élimine fondamentalement le goulot d'étranglement en termes de performances de l'acier ordinaire, en obtenant des améliorations considérables en termes de dureté, de résistance à l'usure et de stabilité thermique. Il s'agit de la solution matérielle privilégiée pour les scénarios de transmission à forte demande.

Paramètre de produit (spécification)

Comparaison des performances

Par rapport aux solutions conventionnelles telles que les arbres en acier ordinaires, les arbres noircis et les arbres chromés, les arbres de moteur en alliage dur permettent d'obtenir des améliorations significatives dans plusieurs dimensions de performances de base. La comparaison des différentes solutions est la suivante :

La comparaison montre que, bien que les arbres de moteur en alliage dur aient des coûts d'achat initiaux plus élevés, leur coût d'utilisation global sur l'ensemble du cycle de vie est en réalité supérieur en raison d'une durée de vie ultra longue et d'une fréquence de maintenance extrêmement faible. Ils sont particulièrement adaptés aux scénarios d’applications haut de gamme avec des exigences élevées en matière de fiabilité des équipements et des pertes importantes dues aux temps d’arrêt.

Performances de précision

Les caractéristiques d'une bonne rigidité et d'une faible déformation du matériau en alliage dur constituent la base d'un traitement de très haute précision. Grâce à plusieurs processus d'usinage de précision, notamment le meulage de précision, la coupe au fil et la gravure, Guanshuo peut contrôler plusieurs tolérances géométriques au niveau du micron :

1. Tolérances géométriques au niveau du micron
Les tolérances géométriques clés telles que la coaxialité, la rondeur et la planéité peuvent toutes atteindre une précision de l'ordre du micron, répondant aux exigences strictes de tolérance de l'approvisionnement en équipements de précision haut de gamme et garantissant la précision et la concentricité du fonctionnement après l'assemblage de l'équipement.

2. Finition élevée, faible friction
La surface peut obtenir un effet de polissage miroir avec une rugosité atteignant Ra0,05-0,2. Une finition de surface élevée et un faible coefficient de frottement entraînent moins d'usure et de génération de chaleur lors d'un fonctionnement à grande vitesse, ce qui constitue un indicateur de performance clé pour l'achat de transmissions de précision à grande vitesse.

3. Balance dynamique de haute précision
Le niveau d'équilibre dynamique peut atteindre G0.4-G1.0, bien supérieur au niveau G2.5-G6.3 des arbres de moteur ordinaires. Les vibrations sont extrêmement faibles lors d’une rotation à grande vitesse avec un fonctionnement stable, réduisant efficacement les niveaux globaux de bruit et de vibrations de l’équipement.

Les performances de haute précision combinées à la stabilité dimensionnelle inhérente au matériau garantissent que la précision de l'équipement reste constante pendant un fonctionnement à long terme à grande vitesse sans dégradation de la précision causée par l'usure ou la déformation thermique, prolongeant ainsi considérablement la période de rétention de précision de l'équipement.

Adaptation des conditions de travail

Les arbres de moteur en alliage dur sont spécialement conçus pour les conditions de travail extrêmes à forte demande et à forte charge, capables de résoudre divers problèmes d'application avec lesquels les arbres de moteur ordinaires sont aux prises. Ils s’adaptent principalement aux cinq scénarios typiques suivants :

1. Conditions haute fréquence à forte usure
Scénarios d'équipement avec fonctionnement continu de longue durée, démarrages et arrêts à haute fréquence et usure importante des surfaces de contact, où les arbres ordinaires en acier ou chromés s'usent trop rapidement et nécessitent un remplacement fréquent. Les arbres en alliage dur avec une durée de vie ultra longue peuvent réduire considérablement la fréquence de remplacement des temps d'arrêt.

2. Transmission de précision à grande vitesse
Scénarios avec des exigences extrêmement élevées en matière de précision et de stabilité de fonctionnement, tels que des broches à grande vitesse, des systèmes d'asservissement de précision et des mécanismes de transmission de haute précision. Une faible dilatation thermique et une rigidité élevée assurent la stabilité dimensionnelle à des vitesses élevées, tandis que l'équilibre dynamique G0.4-G1.0 assure un fonctionnement fluide.

3. Environnements corrosifs
Conditions de travail avec des milieux acides-alcalins, corrosion oxydative et autres environnements chimiques difficiles. Le matériau en alliage dur a une bonne stabilité chimique et une forte résistance à la corrosion acide-alcali, capable de fonctionner de manière fiable à long terme dans des environnements où l'acier ordinaire ne peut pas survivre.

4. Cycle long sans entretien
Équipement déployé dans des endroits éloignés, sous l'eau, à l'intérieur de cavités scellées et d'autres positions difficiles à entretenir nécessitant un fonctionnement à long terme sans entretien. Les arbres en alliage dur avec une longue durée de vie et des performances stables peuvent réduire considérablement la fréquence de maintenance et les coûts d'exploitation.

5. Équipement de précision haut de gamme
Équipements haut de gamme orientés vers l'exportation, instruments de test de précision, équipements d'automatisation haut de gamme et autres produits avec des exigences extrêmement élevées en matière de qualité et de fiabilité des composants. Les arbres en alliage dur peuvent améliorer considérablement la qualité et la fiabilité des équipements.

Valeur du cycle complet

Bien que le prix unitaire des arbres moteur en alliage dur soit plus élevé que celui des arbres en acier conventionnels, leur avantage global en termes de valeur est très significatif lorsqu'il est calculé du point de vue du cycle de vie complet de l'équipement, se reflétant principalement à trois niveaux :

1. Dimension du coût d’approvisionnement
Bien que le coût d'approvisionnement unitaire soit plus élevé que celui des solutions ordinaires, la durée de vie est plus que doublée, ce qui réduit la quantité d'approvisionnement au cours du même cycle, et le coût direct des matériaux n'augmente pas proportionnellement. Dans des conditions de travail à forte usure, les économies réalisées grâce à une fréquence de remplacement réduite sont encore plus substantielles.

2. Dimension des coûts d’exploitation et de maintenance
La longue durée de vie et la précision non dégradante réduisent considérablement les coûts de main-d'œuvre pour le remplacement des temps d'arrêt et l'étalonnage de la mise en service, ainsi que les coûts d'inventaire des pièces de rechange. En particulier pour les entreprises de production continue, la perte de capacité de production causée par des temps d'arrêt inattendus dépasse de loin le coût d'achat de l'arbre lui-même, et la valeur indirecte apportée par une fiabilité élevée est énorme.

3. Dimension de la valeur du produit
L'application dans les équipements haut de gamme peut améliorer considérablement les performances globales de la machine et la réputation de fiabilité, améliorer la compétitivité du marché et la capacité premium des produits finis, aidant ainsi les fabricants d'équipements à établir des avantages concurrentiels différenciés sur le marché haut de gamme.

Dans l'ensemble, les arbres moteur sont des composants hautes performances typiques offrant « un investissement unique et des avantages à long terme ». Pour les clients de milieu de gamme à haut de gamme qui recherchent un fonctionnement stable à long terme de leurs équipements et qui apprécient un contrôle complet des coûts, ils constituent un choix rentable et judicieux.

Certifications

En tant qu'entreprise de haute technologie de niveau national profondément engagée dans le domaine du matériel de précision depuis plus d'une décennie, Guanshuo possède un système complet de certification de qualification et une profonde accumulation de brevets techniques, fournissant une approbation faisant autorité pour la qualité et la fiabilité des arbres de moteur en alliage dur. Les qualifications et certifications de base comprennent :

1. Certification du système de gestion de la qualité ISO9001
La société a entièrement passé la certification internationale du système de gestion de la qualité ISO9001. L'ensemble du processus, depuis l'approvisionnement en matières premières, le traitement de la production jusqu'à la livraison du produit fini, est contrôlé selon le système standardisé, garantissant une qualité de produit stable et traçable pour chaque lot.

2. Entreprise de haute technologie au niveau national
Récompensée en tant qu'entreprise de haute technologie au niveau national, sa capacité de R&D et son niveau d'innovation technologique ont reçu une reconnaissance faisant autorité au niveau national. Un investissement continu dans la R&D technologique et l'optimisation des processus garantit que les performances des produits restent toujours au niveau avancé de l'industrie.

3. Onze technologies brevetées
Détient un total de 11 brevets de modèles d'utilité couvrant plusieurs technologies de base, notamment la structure combinée de l'arbre moteur, l'arbre moteur aux performances d'étanchéité, l'arbre moteur facile à assembler, la structure de lubrification des roulements et la structure du siège de fixation du moteur, avec une forte force de R&D indépendante.

4. Capacité de test complète
Équipé d'équipements de test professionnels comprenant des testeurs de dureté, des projecteurs bidimensionnels, des testeurs de rugosité de surface, des centres de test d'engrenages et des jauges de cylindricité, capables de tester de manière complète et précise des indicateurs tels que la dureté, les tolérances géométriques et la qualité de surface des arbres en alliage dur.

Le système complet de certification de qualification et de brevet technologique reflète non seulement la force globale de Guanshuo, mais sert également de garantie solide pour la qualité fiable deArbre moteur en alliage dur, donnant aux clients une plus grande confiance dans l'achat et l'utilisation.

Service après-vente

Guanshuo a établi un système de service à cycle complet couvrant les étapes de pré-vente, de vente et d'après-vente, fournissant un soutien professionnel aux clients tout au long du processus, du développement des échantillons à la livraison par lots et à la maintenance d'utilisation. Le contenu du service de base comprend :

1. Support d'échantillons avant-vente
Fournit une consultation sur la personnalisation des paramètres techniques, une vérification de la conception collaborative des dessins 3D, des tests d'échantillons gratuits et des suggestions d'optimisation des coûts, aidant les clients à confirmer la sélection et à évaluer les performances dès les premiers stades du projet afin de réduire les risques de développement.

2. Visualisation des progrès de la production de masse
Met en œuvre une gestion complète de la traçabilité de la qualité CNC pendant la phase de production de masse, fournissant un retour visuel sur la progression de la production sur 48 heures. Les clients peuvent connaître l’état de production des commandes en temps réel, facilitant ainsi la planification de la production.

3. Gestion des stocks VMI
Pour les clients clés coopératifs stables à long terme, le service de gestion des stocks des fournisseurs VMI est disponible avec un stockage à la demande et une livraison flexible, réduisant ainsi la pression sur les stocks de sécurité des clients et les coûts d'occupation du capital.

4. Réponse aux commandes d’urgence
Équipé de lignes de production flexibles et de réserves de capacité d'urgence, capables de répondre rapidement aux besoins de commandes urgents des clients et d'assurer la stabilité de la chaîne d'approvisionnement dans des circonstances particulières telles que l'augmentation de la capacité de production et les commandes supplémentaires soudaines.

5. Engagement de garantie après-vente
Fournit un service de garantie prolongée de 24 mois, avec une réponse de diagnostic sur site sous 48 heures pour les problèmes des clients mondiaux. Il propose également des mises à niveau gratuites des processus et une maintenance d'alerte précoce de la base de données sur l'usure des équipements des clients, garantissant ainsi un fonctionnement stable des équipements.

FAQ

Q1 : Quelle est la différence réelle entre l’alliage dur et l’acier ordinaire ?

R : L’alliage dur, également connu sous le nom d’acier au tungstène, est un matériau principalement composé de carbure de tungstène fritté par métallurgie des poudres. Sa dureté peut atteindre HRA89-93, bien supérieure à celle de l'acier ordinaire. Il présente également un coefficient de dilatation thermique plus faible et une plus grande résistance à la corrosion, avec des avantages de performances significatifs dans des scénarios d'usure élevée et de haute précision.

Q2 : Pourquoi le prix est-il beaucoup plus élevé que celui des arbres de moteur ordinaires ?

R : Le matériau en alliage dur lui-même coûte beaucoup plus cher que l'acier, et le traitement est plus difficile avec des exigences techniques plus élevées, ce qui entraîne un prix unitaire plus élevé. Cependant, la durée de vie est plusieurs fois supérieure à celle des arbres en acier ordinaires avec une fréquence de remplacement considérablement réduite. Du point de vue du cycle de vie complet, le coût d’utilisation globale est en réalité inférieur.

Q3 : Les arbres en alliage dur seront-ils fragiles ? Qu’en est-il de la résistance aux chocs ?

R : L'alliage dur a une dureté élevée (HRA 89-93) mais une ténacité inférieure à celle de l'acier. Nous ne le recommandons pas pour les applications avec de fortes charges d'impact répétitives (choc axial >50J). Pour de tels cas, nous proposons une conception renforcée avec une structure tampon d'amortissement (modèle HS‑R) qui absorbe les chocs tout en utilisant notre noyau en alliage dur. Contactez notre équipe d’ingénierie avec vos données de charge et nous simulerons la durée de vie en fatigue pour vous.

Q4 : Seront-ils beaucoup plus lourds que les arbres en acier ?

R : La densité de l'alliage dur est d'environ 14,5 à 15,0 g/cm³, soit environ deux fois celle de l'acier. Il pèse plus sous le même volume. L'impact sur l'inertie de rotation doit être pris en compte lors de la conception et de la sélection, et le calcul est recommandé pour les applications à grande vitesse avant la finalisation.

Q5 : Peuvent-ils être réparés et réutilisés après usure ?

R : L'alliage dur a une dureté extrêmement élevée et l'usure est minime dans des conditions de travail normales, ne nécessitant généralement aucune réparation. En cas de dommage accidentel, la réparation est difficile et coûteuse. Le remplacement direct par un nouvel arbre est généralement recommandé.

Q6 : Prenez-vous en charge les tailles personnalisées non standard ? Que faut-il fournir ?

R : La production personnalisée selon les dessins est prise en charge, y compris le meulage de précision, la coupe au fil, la gravure et d'autres traitements. Fournir des dessins 2D ou des modèles 3D est suffisant. L'équipe d'ingénierie évaluera la faisabilité du processus et fournira des suggestions professionnelles.

Q7 : Quel est le niveau d’équilibre dynamique G0.4-G1.0 ?

R : Les arbres de moteur ordinaires ont généralement des qualités G6.3 ou G2.5. G0.4-G1.0 appartient au grade de haute précision. Plus le nombre est petit, plus la précision de la balance est élevée, avec moins de vibrations et un fonctionnement plus fluide à grande vitesse. Il convient aux scénarios exigeants tels que les broches de précision et les moteurs à grande vitesse.

Q8 : À quel type d’équipement conviennent-ils ?

R : Principalement applicable aux équipements moyens et haut de gamme ayant des exigences élevées en matière d'usure, de haute précision, de vitesse élevée ou de corrosion, tels que les broches de précision, les servomoteurs à grande vitesse, les équipements de précision d'automatisation, les moteurs dédiés à l'environnement de corrosion, les équipements sans entretien à long terme. Non recommandé pour les moteurs ordinaires à usage général car l’avantage en termes de coût n’est pas évident.
