En tant que fabricant professionnel chinois, Guanshuo Precision produit en masse des arbres de moteurs pas à pas. S'appuyant sur des processus matures de tournage CNC et de meulage de précision pour produire des arbres de transmission standardisés, correspondant à la logique de contrôle en boucle ouverte des moteurs pas à pas avec un faible faux-rond et une rigidité élevée pour garantir la précision globale du positionnement. La structure de l'arbre peut être personnalisée de manière flexible avec des programmes complets de traitement de surface résistant à l'usure. La taille et la concentricité de la production de masse sont unifiées et stables, compatibles avec les équipements d'automatisation conventionnels sans adaptateurs supplémentaires. Nous fournissons des services d'assistance à guichet unique, y compris la personnalisation des stocks standard et des dessins non standard, pour les fabricants d'équipements de précision du monde entier. Tous les processus de production sont mis en œuvre dans notre usine indépendante avec une certification complète du système de gestion de la qualité ISO9001, 11 brevets d'utilité pour les pièces d'arbre de précision et un ensemble complet d'équipements de test professionnels pour l'inspection de la taille, de la rugosité et de la concentricité.
L'arbre du moteur pas à pas est l'accessoire de transmission principal des moteurs pas à pas. Les arbres de notre usine adoptent principalement une structure d'arbre droit intégrée avec des rainures de clavette, des filetages et des plans en forme de D standardisés, offrant une grande polyvalence et un assemblage rapide pour tous les types d'équipements d'automatisation conventionnels sans pièces d'adaptateur supplémentaires.
1. Prise en charge de la technologie de traitement :Adoptez un processus composite de tournage CNC et de meulage ultra-fin tout au long de la production, avec une tolérance de diamètre extérieur stable et une excellente concentricité. La qualité des achats en gros en masse est hautement unifiée grâce à une technologie de processus complet entièrement contrôlable.
2. Solutions de surfaces résistantes à l’usure :Trois traitements de surface optionnels, notamment la trempe, le noircissement et le chromage, peuvent améliorer considérablement la résistance à l'usure du corps de l'arbre, permettant un fonctionnement continu et ininterrompu à long terme de l'équipement et prolongeant le cycle de remplacement des accessoires complets de la machine.
3. Dimensions de précision normalisées :Mettre en œuvre uniformément la tolérance du diamètre extérieur h7, le chanfrein de la face d'extrémité C0,5 ~ C1, la rugosité de la surface Ra0,8 ~ Ra1,6, le faux-rond de l'arbre contrôlé entre 0,01 et 0,02 mm, tous les paramètres répondent aux normes d'assemblage des équipements de précision.
En général, cet arbre prend en compte la polyvalence, la précision d'usinage et la durée de vie résistante à l'usure, tout en ouvrant des autorisations complètes de personnalisation de la structure, couvrant à la fois les achats en gros standard et les demandes d'adaptation d'équipements non standard.
Le tableau récapitulatif des spécifications normatives est le suivant :
| Élément de paramètre | Valeur standard |
|---|---|
| Tolérance du diamètre extérieur | h7 |
| Rugosité de la surface | Ra0,8～Ra1,6 |
| Faux-rond de l'arbre | ≤0,01~0,02 mm |
| Chanfrein de face d'extrémité | C0,5～C1 |

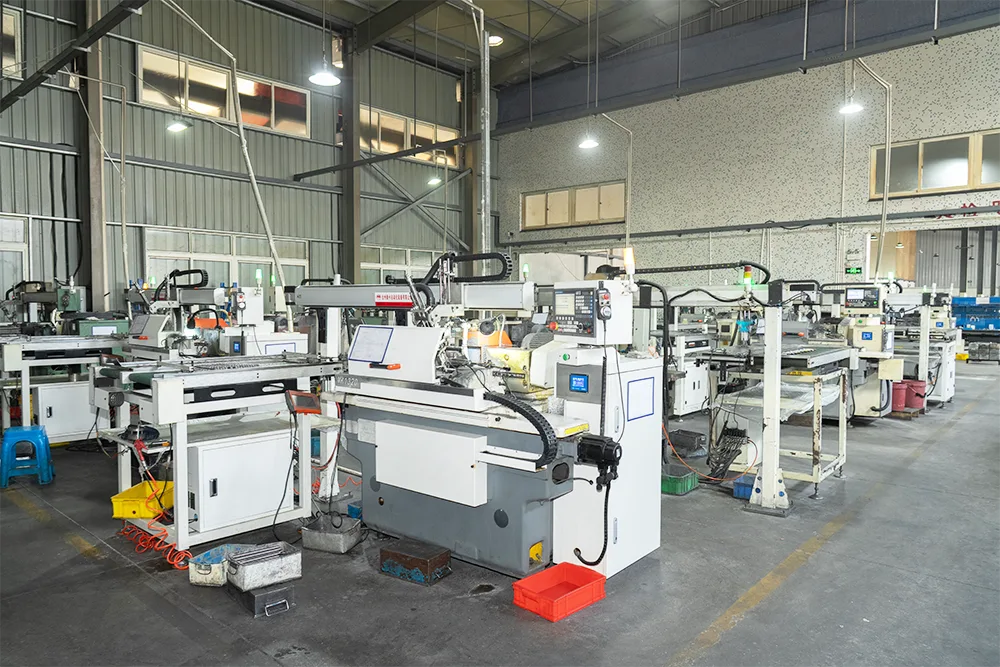

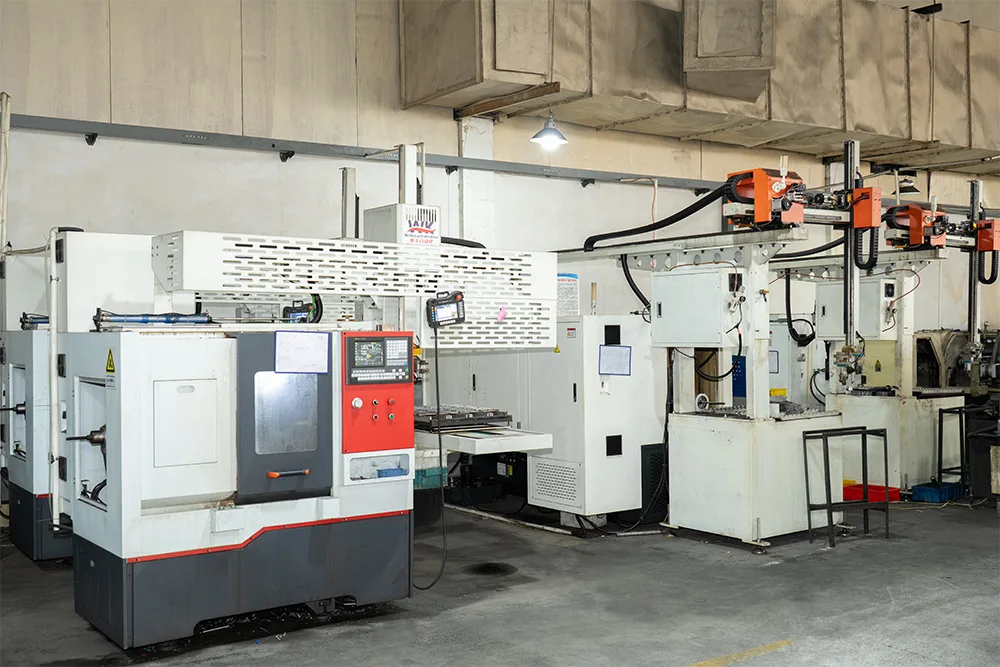

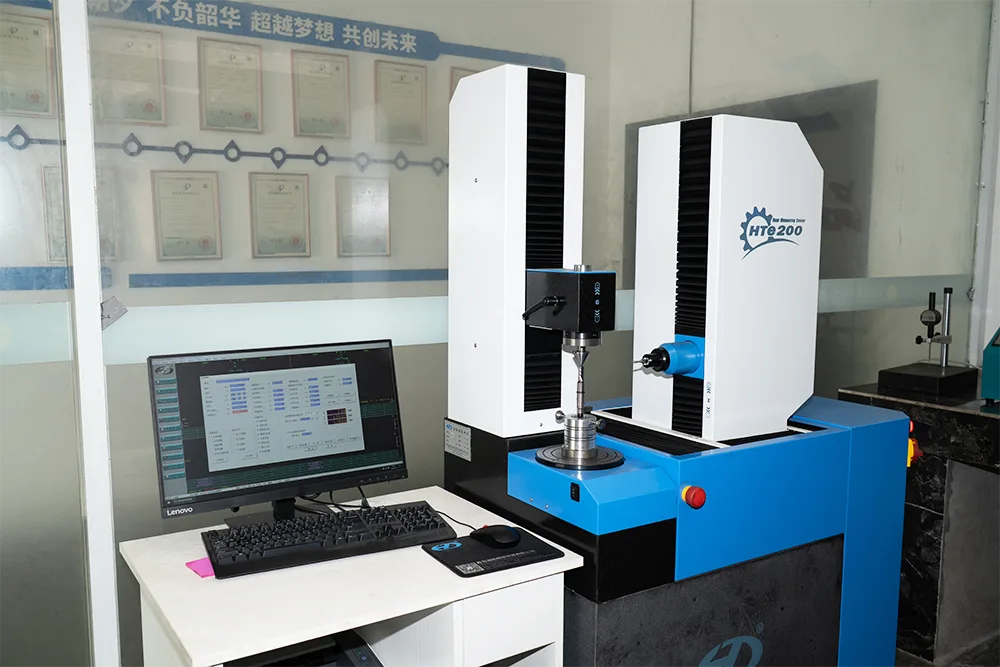

Notre usine est équipée de plus de 60 équipements de traitement et de test CNC, notamment des machines composées de tournage-fraisage CNC, des meuleuses cylindriques et des meuleuses sans centre, qui garantissent une précision dimensionnelle stable et constante pour chaque lot d'arbres de moteur pas à pas. Toutes les données de taille du tableau sont testées par notre rugosimètre interne, notre détecteur de concentricité et notre instrument de mesure optique, et des rapports de test complets peuvent être fournis pour chaque lot de marchandises.
L'ensemble du flux de traitement adopte un formage par tournage CNC suivi d'une finition par meulage fin cylindrique avec une cohérence dimensionnelle élevée et aucun écart de précision évident pour la livraison en masse. Trois processus de traitement de surface sont facultatifs pour répondre aux différentes exigences en matière de résistance à l'usure et d'antirouille.
| Aspect | Tournage CNC | Broyage fin |
|---|---|---|
| Tolérance dimensionnelle | ±0,02～0,05 mm (h7 possible avec précaution) | ±0,005～0,01 mm (h7 stable) |
| Rugosité de surface (Ra) | 1,6 ~ 3,2 μm | 0,4 ~ 0,8 μm (Ra0,8 ~ 1,6 typique) |
| Faux-rond (TIR) | 0,03 ~ 0,05 mm | ≤0,01~0,02 mm |
| Vitesse de production | Rapide (approprié en vrac) | Plus lent (finition de précision) |
| Coût par pièce | Inférieur | Qualité supérieure (mais constante) |
| Utilisation typique | Ebauche, pré-usinage | Finition finale pour arbres de haute précision |
Cet arbre de moteur pas à pas est conçu en se concentrant sur quatre directions : positionnement précis, légèreté, compatibilité étendue et performances élevées, toutes les performances correspondant parfaitement aux exigences de fonctionnement des petits équipements d'automatisation de précision.
1. Positionnement de haute précision et à faible gigue :Faible faux-rond radial et rigidité de l'arbre suffisante, pas de gigue évidente pendant le fonctionnement de l'équipement, associé au contrôle de l'angle de pas du moteur pas à pas pour maintenir de manière stable des normes de positionnement précises.
2. Conception légère à faible inertie :Le petit moment d'inertie permet un démarrage/arrêt fluide de l'équipement et une réponse rapide, répondant parfaitement aux exigences de performances de fonctionnement dynamiques des petits équipements de précision.
3. Large compatibilité universelle :Compatible avec la plupart des moteurs pas à pas du marché, la structure à arbre droit standardisée s'adapte aux équipements de ligne de production d'automatisation conventionnelle avec un seuil bas pour la sélection et l'approvisionnement des modèles.
4. Personnalisation entièrement flexible de la structure :La position plate en D, les spécifications de la rainure de clavette, la longueur de l'arbre et la structure du filetage peuvent tous être ajustés selon les besoins pour s'adapter rapidement aux équipements non standard et raccourcir le cycle de livraison du projet.
5. Solution en vrac économique :Coût de production contrôlable et qualité stable pour les achats de masse, équilibrant la praticité des équipements et le budget d’approvisionnement pour s’adapter à tous les types d’échelles de commandes.
Combiné avec cinq fonctionnalités principales, cet arbre couvre deux scénarios d'approvisionnement : achat en gros de stock standard et personnalisation non standard d'équipements spéciaux, s'adaptant aux conditions de travail de positionnement les plus précises.
| Fonctionnalité | Trempe (durcissement) | Noircissement (oxyde) | Chromage |
|---|---|---|---|
| Résistance à l'usure | Excellent | Modéré | Haut |
| Résistance à la corrosion | Passable (nécessite un joint d'huile) | Bon (résistant à l'humidité) | Excellent (résistant à l'acide/au sel) |
| Dureté de surface (HRC) | 55--60 | 25--30 (matériau de base) | 65--70 (couche de revêtement) |
| Coefficient de frottement | 0,6--0,8 | 0,4--0,5 | 0,1--0,2 |
| Changement dimensionnel | Légère croissance (0,01--0,02 mm) | Négligeable | Négligeable |
| Durée de vie (typique) | Longtemps sous forte charge | Médium à usage général | Longue durée dans des conditions de précision |
| Coût (relatif) | Faible | Faible | Haut |
| Application la mieux adaptée | Couple élevé, charge de choc | Automatisation intérieure à faible coût | Positionnement de précision, environnements corrosifs |
S'appuyant sur les avantages du produit en termes de positionnement précis, de faible gigue et de compatibilité étendue, les arbres de moteur pas à pas sont principalement appliqués à toutes sortes de petits équipements d'automatisation de précision, en se concentrant sur des scénarios de production avec un contrôle précis des points.
1. Petit équipement de transmission de précision :Instruments de test en laboratoire, équipement de traitement micro CNC, s'appuyant sur un corps d'arbre à faible gigue pour garantir un positionnement répété sans erreur pour un fonctionnement à long terme.
2. Lignes de production automatiques conventionnelles :Petits modules de tri, tables coulissantes de transplantation, composants d'entraînement pas à pas pour impression 3D, arbres standardisés pour un assemblage direct en masse.
3. Équipement de réglage automatique :Mécanismes de réglage intelligents, petits composants d'exécution d'entraînement pas à pas, structure légère améliore la vitesse de réponse démarrage-arrêt de l'équipement.
En résumé, tous les petits équipements d'automatisation nécessitant un serrage à point fixe, un réglage fin de l'angle et un démarrage/arrêt alternatif à haute fréquence peuvent sélectionner notre arbre comme pièce de transmission centrale.
Guanshuo Precision a plus de dix ans d'expérience dans le traitement d'arbres de précision. Des qualifications complètes, des lignes de production standardisées et un contrôle qualité complet du processus fournissent un support stable pour la livraison en masse d'arbres.
1. Certification de système faisant autorité :L'entreprise a passé la certification du système de gestion de la qualité ISO9001. Toutes les procédures, y compris le traitement CNC, le meulage et le traitement de surface, sont standardisées et contrôlées, avec une qualité traçable pour les produits de masse. Des documents de certification, des certificats de brevet et des photos d'atelier d'usine peuvent être fournis pour l'audit du client et les appels d'offres de projet.
2. Capacité de production CNC mature :Équipé d'un ensemble complet de machines de tournage-fraisage composites, de rectifieuses cylindriques CNC et de rectifieuses sans centre, prenant en charge des échantillons en petits lots et un approvisionnement en vrac à long terme avec une livraison stable pour les commandes d'exportation transfrontalières. Nous avons participé au salon d'importation et d'exportation de matériel de Ningbo en novembre 2025 et avons exporté des arbres de précision vers de nombreux fabricants d'équipements industriels étrangers.
3. Assistance complète avant-vente et après-vente :Évaluation gratuite des dessins et production d'essais d'échantillons avant la vente ; garantie après vente unifiée de 24 mois, amarrage technique disponible pour l'adaptation des équipements et l'ajustement structurel. Nos règles de service après-vente sont affichées sur la page de service du site officiel, y compris une assistance technique à distance en ligne de 48 heures pour les acheteurs mondiaux.
4. Riche expérience de soutien à l'industrie :Arbres de moteur de précision de support à long terme pour les fabricants d'automatisation, de 3C et de petits instruments de précision, familiers avec les exigences d'assemblage et de précision de divers équipements pas à pas. Nous disposons de 6 inspecteurs QC à temps plein pour effectuer une inspection complète en trois étapes des matières premières, des produits semi-finis et des produits finis.
R : Le produit a une grande polyvalence et est compatible avec la plupart des moteurs pas à pas du marché. Les spécifications standards conventionnelles peuvent être directement assemblées sans modification structurelle. Des structures d'arbre correspondantes personnalisées peuvent être fournies pour les moteurs spéciaux non standard via des dessins.
R : Oui. Le corps de l'arbre présente un faible voile radial et une rigidité suffisante, sans gigue évidente pendant le fonctionnement de l'équipement. Associé au contrôle pas à pas du moteur pas à pas, il peut répondre de manière stable aux exigences de positionnement répétées des équipements de précision.
R : La personnalisation complète de la structure est prise en charge. La position plate en D, la taille de la rainure de clavette, la longueur totale de l'arbre et les spécifications du filetage peuvent tous être ajustés selon les besoins pour correspondre rapidement aux dimensions d'installation des équipements non standard et raccourcir le cycle global de livraison du projet.
R : Trois processus de renforcement de surface matures sont facultatifs : trempe, noircissement et chromage. La résistance à l'usure du corps de l'arbre est grandement améliorée après traitement, ce qui convient au fonctionnement continu et ininterrompu à long terme de l'équipement.
R : Oui. L'ensemble des processus de traitement CNC et de meulage fin est stable, avec un contrôle unifié de la tolérance du diamètre extérieur, de la concentricité et de la rugosité de la surface. Tous les lots de produits sont entièrement inspectés avant la livraison avec une qualité contrôlable et une cohérence de haute précision.
R : Principalement applicable aux petits instruments de précision, aux lignes de production automatiques conventionnelles et aux modules d'entraînement micro-pas à pas, tous les petits équipements d'automatisation ayant des exigences de précision de positionnement répétée peuvent être sélectionnés.
R : Oui, nous pouvons fournir la certification ISO9001, des certificats de brevet de modèle d’utilité pour les arbres de moteur, des rapports d’inspection de la taille des lots et des photos de production en atelier. Tous les documents sont réels et vérifiables et peuvent être utilisés pour l'inspection d'usine, les appels d'offres de projet et l'acceptation de la sécurité des équipements.
Nous coopérons depuis de nombreuses années avec des marques nationales et étrangères bien connues telles qu'Omron et Decathlon, accumulant un grand nombre de caisses de support de masse d'arbres de moteurs pas à pas de précision pour équipements d'automatisation.
Nom de l'entreprise:Matériel de précision Cie., Ltd de Ningbo Guanshuo.
Adresse:No.268-1 Qingqing Road, sous-district de Jiaochuan, district de Zhenhai, ville de Ningbo, province du Zhejiang, Chine
Modes de coopération :Vente en gros de stock standard, personnalisation de dessins non standard, échantillons gratuits, commandes transfrontalières à l'étranger, les ingénieurs peuvent être consultés pour des devis
