Il s'agit d'un produit d'arbre conçu du point de vue de l'approvisionnement du client et de l'utilisation des points faibles. Il ne s'agit pas simplement d'une pièce de transmission, mais d'une solution systématique pour aider les clients à réduire les coûts et à améliorer l'efficacité, en se concentrant sur le concept de conception visant à « simplifier la transmission ».
1. Réduction des coûts: Réduisez l'achat de pièces supplémentaires telles que des manchons de positionnement, des bagues de retenue et des joints de réglage, réduisant ainsi efficacement le coût global du système d'arbre.
2. Amélioration de l'efficacité: L'assemblage ne nécessite pas d'alignement et d'ajustement répétés, ce qui améliore considérablement l'efficacité de l'assemblage et raccourcit l'ensemble du cycle de production de la machine.
3. Fiabilité: La répartition optimisée des contraintes réduit le risque de rupture d'arbre, le joint intégré réduit les fuites d'huile et la pénétration de poussière, réduisant ainsi efficacement le taux de défaillance de l'équipement.
4. Sans souci: Le processus standardisé garantit une production de masse stable avec une cohérence dimensionnelle élevée, une maintenance et un remplacement ultérieurs simples, pas besoin de débogage et d'adaptation répétés.
Avec une technologie mature, l'arbre moteur de type double pas est notre type d'arbre mature produit en série, qui est largement reconnu par les clients mondiaux.
Par rapport aux arbres optiques ordinaires et aux arbres à une étape sur le marché, nos arbres à double étape présentent quatre avantages de conception irremplaçables, qui résolvent les défauts inhérents aux arbres traditionnels de la structure.
1. Positionnement précis des marches: La face d'extrémité de la marche est traitée par un meulage de surface de haute précision, les pièces sont positionnées avec précision lorsqu'elles sont appuyées contre elle, pas besoin d'ajuster à plusieurs reprises l'épaisseur du joint et pas besoin de s'inquiéter du mouvement de positionnement pendant le fonctionnement.
2. Répartition de la charge scientifique: La section de grand diamètre supporte le couple et la section de petit diamètre est équipée de joints. Différents diamètres d'arbre correspondent aux niveaux de charge correspondants, avec une répartition uniforme des contraintes, améliorant efficacement la résistance à la torsion et à la flexion, et réduisant le risque de fracture par fatigue sous une charge élevée à long terme.
3. Auto-alignement naturel du robinet: L'embout formé par le cercle extérieur de la marche et la face d'extrémité rend les roulements et les couvercles d'extrémité automatiquement coaxiaux une fois emmanchés, pas besoin d'alignement du comparateur à cadran. Même les nouveaux travailleurs peuvent obtenir une précision d'assemblage fiable, évitant ainsi les problèmes de balayage des alésages et les bruits anormaux causés par un mauvais alignement.
4. Structure d'étanchéité intégrée: La rainure d'étanchéité est réalisée directement au niveau de la marche et la bague d'étanchéité ne se déplacera pas contre le côté de la marche. L'effet d'étanchéité est plus fiable que la rainure d'étanchéité ouverte séparément sur l'arbre optique, réduisant efficacement les problèmes de fuite d'huile et de pénétration de poussière et prolongeant la durée de vie des roulements.
Ces caractéristiques de conception uniques permettent à l'arbre moteur de type double pas de mieux fonctionner que les produits à arbre traditionnel dans des scénarios de charge élevée et de haute fiabilité.
Tous les paramètres proviennent de données de test de production de masse réelles, sans faux marquage. Les spécifications conventionnelles mettent strictement en œuvre les normes de précision suivantes, et des exigences particulières peuvent être personnalisées :
| Élément de paramètre | Gamme de spécifications | Norme de précision |
|---|---|---|
| Largeur de marche unique | 3~8mm | Tolérance de largeur ±0,02 mm |
| Rectitude de l'arbre | - | ≤0,03 mm / 100 mm |
| Excentricité radiale du journal | - | ≤0,02 mm |
| Rugosité de la face de l'extrémité de la marche | - | Ra ≤ 1,6 ~ 3,2 μm |
| Congé de transition d'étape | R0,5 ~ R2 mm | Personnalisable |
| Plage de diamètre extérieur de l'arbre | φ5~φ60 millimètres | Tolérance jusqu'au niveau h6 |
| Matériaux courants | - | Acier 45#, 40Cr, acier à roulement, acier inoxydable |
| Dureté du traitement thermique | - | HRC25-60 personnalisable |
Remarque : Toutes les normes de précision sont réalisables de manière stable dans la production de masse, et non dans les données de laboratoire idéales. La fourniture par lots peut garantir le respect des exigences des paramètres ci-dessus.
Il s'agit de la valeur la plus appréciée des clients après utilisation : ne vous inquiétez plus des problèmes d'arbre, sans souci de l'assemblage à la maintenance ultérieure, résolvant de nombreux problèmes d'approvisionnement et de production.
1. Seuil d'assemblage inférieur: Les travailleurs peuvent s'assembler selon les étapes, pas besoin d'alignement répété des indicateurs à cadran, pas besoin de meuler les joints pour ajuster le jeu, ce qui réduit considérablement la dépendance à l'égard des travailleurs expérimentés et évite les produits défectueux causés par des erreurs de fonctionnement manuel.
2. Réduisez le temps de débogage: Les pièces sont automatiquement positionnées par la structure en marche, le jeu d'assemblage répond aux exigences après l'installation, réduisant ainsi la situation d'impossibilité de rotation ou de bruit anormal nécessitant un démontage et un remontage, et raccourcissant le temps de débogage en usine.
3. Réduire les échecs opérationnels: Une répartition raisonnable des contraintes rend la rupture de l'arbre moins probable, une étanchéité fiable rend moins probable les fuites d'huile et la pénétration de poussière. Les rapports de réparation après-vente sont réduits après la vente de l'équipement, ce qui permet de réduire les coûts du service après-vente.
4. Entretien et remplacement pratiques: Les pièces standard ont une consistance élevée. Pour le remplacement de l'arbre après-vente, il suffit d'en prendre un et de l'installer directement, pas besoin de fabrication personnalisée ou de traitement secondaire, et la gestion des stocks de pièces de rechange est plus simple.
5. Simplifiez la gestion des stocks: Un arbre intègre de multiples fonctions de positionnement, d'étanchéité et de support de charge, réduisant ainsi les types de pièces de rechange telles que les manchons de positionnement et les bagues de retenue, et réduisant l'occupation du capital en stock.
De nombreux clients affirment qu'après avoir utilisé un arbre moteur de type double pas, l'efficacité de l'assemblage en atelier est considérablement améliorée et les problèmes après-vente sont réduits. C’est la valeur réelle que les bons produits apportent aux clients.
Nous comprenons que différents clients ont des conceptions d'équipement différentes et fournissons un support de personnalisation complet du processus, de la conception à la production de masse, nous prenons en charge la personnalisation en petits lots pour les projets de R&D.
1. Personnalisation pleine grandeur: La quantité de pas, chaque diamètre de section, largeur de pas, congé de transition, rainure de clavette, filetage, position du trou sont tous traités selon les dessins, prenant en charge la personnalisation d'arbre complexe en plusieurs étapes.
2. Personnalisation des structures: Diverses rainures d'étanchéité standard, rainures de circlips et trous de goupille de positionnement peuvent être traitées au niveau des étapes, et des embouts de forme spéciale et des surfaces de positionnement peuvent également être personnalisés pour répondre aux besoins d'installation spéciaux.
3. Personnalisation des processus: Recommander des matériaux et des processus de traitement thermique appropriés en fonction de la taille de la charge, et des traitements de surface tels que le noircissement, le nickelage, le zingage et le polissage peuvent être effectués pour s'adapter aux différentes conditions de travail.
4. Assistance à la conception: L'équipe d'ingénierie fournit un examen gratuit de la fabricabilité, aide les clients à optimiser la conception du système d'arbre, réduit les coûts de traitement et raccourcit les délais de livraison sans affecter les performances.
5. Exemple de service: Les échantillons conventionnels sont livrés dans un délai de 7 à 10 jours, les échantillons complexes sont livrés dans un délai de 15 jours et le rapport d'inspection des échantillons est envoyé avec les marchandises, et la production de masse commence après la confirmation de l'échantillon.
En se concentrant sur les arbres de moteur de haute précision depuis plus de dix ans, Guanshuo est devenu un fournisseur à long terme de nombreux fabricants d'équipements, s'appuyant sur des équipements professionnels, un contrôle de qualité strict et une livraison stable.

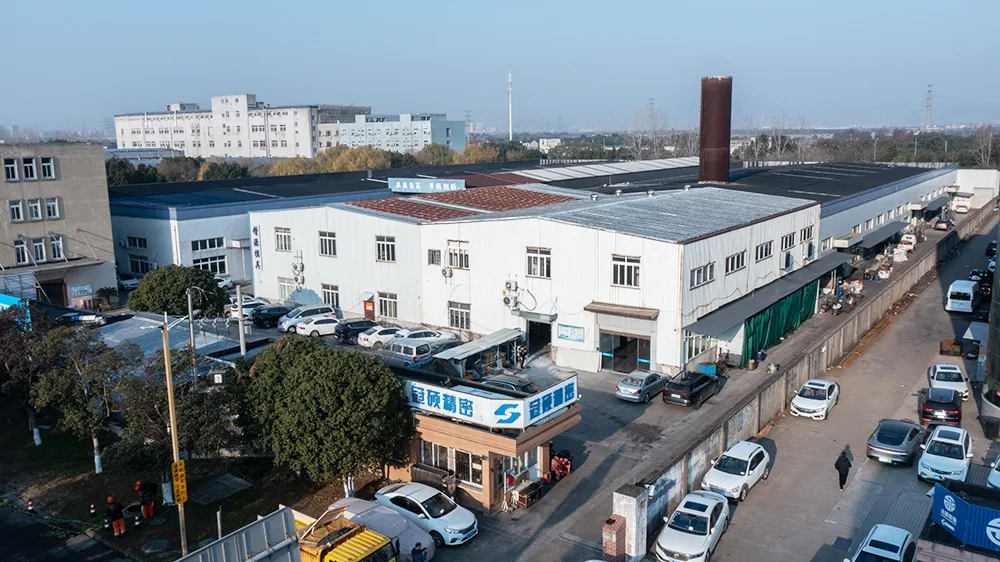

1. Équipement de traitement professionnel: Nous sommes équipés de 26 meuleuses cylindriques CNC, de 6 meuleuses sans centre de haute précision, de 3 centres d'usinage composites de tournage-fraisage et d'autres équipements spéciaux de traitement d'arbres, différents des usines de pièces diverses, et peuvent garantir la précision et la stabilité du traitement des arbres.
2. Contrôle de qualité strict: Chaque arbre est soumis à plusieurs processus d'inspection, les dimensions clés sont inspectées à 100 %, équipé d'un équipement d'inspection optique automatique, de testeurs de dureté, de projecteurs bidimensionnels, de rugosimètres de surface et d'autres équipements de test, pour garantir que le taux de réussite en usine répond aux normes élevées de l'industrie.
3. Une riche expérience de l'industrie: Nous sommes engagés dans la fabrication d'arbres de moteur depuis plus de dix ans, avec 11 brevets de modèles d'utilité liés à la structure de l'arbre, familiers avec les problèmes de défaillance courants de divers arbres, et pouvons aider les clients à éviter les risques de conception à l'avance.
4. Service de réponse rapide: Les équipes commerciales et techniques répondent rapidement, les devis sont fournis dans les 24 heures suivant la demande et les solutions sont données dans les 48 heures en cas de problème, évitant ainsi de retarder l'avancement des projets clients.
5. Capacité de production stable: Nous disposons de plus de 60 ensembles d'équipements de traitement CNC, avec une capacité de production suffisante pour garantir la livraison même en haute saison, et ne retarderons pas les plans de production des clients en raison de l'augmentation des commandes.
Nous fournissons non seulement des arbres, mais fournissons également aux clients une garantie de chaîne d'approvisionnement stable et fiable, afin que les clients puissent se concentrer sur la R&D et la production de leurs produits de base.
Nous standardisons l'ensemble du processus, de l'emballage au service après-vente, pour garantir une livraison parfaite des produits et une utilisation sans souci.
1. Livraison dans les délais: Les spécifications conventionnelles ont un stock de sécurité, expédié dans les 3 jours après le paiement ; les produits personnalisés sont livrés selon le délai de livraison convenu, prennent en charge les transitaires désignés par le client et peuvent fournir des conditions commerciales internationales conventionnelles.
2.Politique de garantie: Tous les produits offrent une période de garantie de 24 mois. Tout problème de qualité dans des conditions normales d'utilisation sera remplacé gratuitement.
3.Assistance technique: Des conseils d’installation gratuits sont fournis. En cas de problèmes d'assemblage, vous pouvez contacter l'équipe technique pour obtenir des conseils vidéo à tout moment, et une assistance technique sur site peut être fournie si nécessaire.
4.Réponse après-vente: Nous répondons rapidement après avoir reçu les commentaires des clients et proposons des solutions dans les 48 heures. Les clients nationaux peuvent organiser un service sur site et les clients étrangers bénéficient d'une assistance vidéo + pièces de rechange.
A1 : Bien que le coût de traitement d'un arbre unique augmente légèrement, il permet d'économiser le coût de positionnement des pièces et de réduire les heures de travail d'assemblage, et le coût global est plus avantageux.
A2 : Oui, nous adoptons le processus de meulage de formage, la tolérance dimensionnelle par étapes des produits en lots est stable, ce qui peut répondre aux exigences de l'assemblage de masse.
A3 : Non, la taille du congé est conçue en stricte conformité avec les normes de chanfrein d'installation des roulements, ce qui non seulement évite la concentration des contraintes, mais garantit également que la face d'extrémité du roulement est complètement fixée à la face de la marche.
A4 : Oui, nous pouvons traiter les rainures de joint torique standard et les rainures de joint d'huile squelettique selon les besoins du client, et la précision de la rainure répond aux exigences d'installation des pièces d'étanchéité conventionnelles.
A5 : Oui, nous prenons en charge les commandes de petits lots pour les projets de R&D et maintenons les mêmes normes de qualité que la production de masse, aidant les clients de la R&D à la production de masse.
A6 : Un rapport sur les matériaux, un rapport sur le traitement thermique, un rapport d'inspection des dimensions, un certificat d'origine et d'autres documents d'exportation conventionnels peuvent être fournis pour répondre aux exigences de dédouanement.
Nous accueillons les clients du monde entier pour se renseigner et négocier à tout moment. Que vous ayez besoin d'une sélection d'arbre moteur de type double pas standard ou d'un développement personnalisé, notre équipe de professionnels vous fournira des services rapides et professionnels.
1. Nom de l'entreprise: Ningbo Guanshuo Precision Hardware Co., Ltd.
2. Adresse d'usine: Qingqing Road 268-1, sous-district de Jiaochuan, district de Zhenhai, ville de Ningbo, province du Zhejiang, Chine
3. Ligne d'assistance: +86-15990709753
Nous nous engageons à répondre à toutes les demandes dans les 24 heures, à fournir des tests d'échantillons gratuits, une assistance à la sélection professionnelle et une réception d'inspection en usine. Nous sommes impatients d'établir des relations de coopération stables et à long terme avec vous et de fournir des solutions de transmission de précision fiables pour votre équipement.
