Guanshuo Precision Hardware Co., Ltd. présente l'arbre de moteur conique, un composant d'arbre de transmission de haute précision spécialement conçu pour les transmissions à couple élevé et les conditions de travail à forte charge. En tant que fabricant et fournisseur leader d'arbres de moteurs de précision en Chine, Guanshuo est profondément engagé dans le domaine du traitement du matériel de précision depuis plus d'une décennie. Il s'agit d'une entreprise de haute technologie de niveau national, qui a passé la certification du système de gestion de la qualité ISO9001 et détient 11 technologies brevetées. Le produit adopte une conception d'ajustement de surface conique sans clé, permettant une transmission du couple grâce à un pré-serrage axial sans avoir besoin de rainures de clavette ou de cannelures. L'installation et le démontage sont efficaces et pratiques, ce qui le rend particulièrement adapté aux scénarios de transmission à charge lourde nécessitant un entretien fréquent.
L'arbre moteur conique est un arbre de transmission de précision qui transmet le couple par friction de surface conique, avec pour fonction principale d'obtenir une transmission de puissance de haute fiabilité dans des conditions de connexion sans clé. Sa structure d'ajustement de surface conique remplace les méthodes de connexion traditionnelles, éliminant les points de concentration des contraintes et permettant une répartition plus uniforme de la charge. Ce produit est largement utilisé dans les équipements d'automatisation industrielle, les systèmes d'entraînement de véhicules à énergie nouvelle, les compresseurs d'appareils électroménagers, les composants de pompes et de vannes et les équipements médicaux, où la précision et la fiabilité de la transmission sont essentielles. Pour les systèmes de transmission nécessitant des démarrages et des arrêts fréquents, un fonctionnement avant-arrière ou une résistance aux charges d'impact, l'arbre est une solution de sélection idéale.
L'arbre de Guanshuo intègre de multiples avantages techniques dans la conception et la fabrication, garantissant d'excellentes performances dans les scénarios de transmission à charge lourde :
1. Surface conique sans clé pour une transmission de couple plus fiable
L'arbre abandonne les structures de clavette traditionnelles et utilise une coopération entre une surface conique et un manchon conique pour obtenir un verrouillage par friction. Le taux de contact de la surface conique est ≥90 %, garantissant une zone de contact suffisante, et la capacité de transmission du couple est nettement supérieure aux connexions à clé ordinaires. Puisqu'il n'y a pas de rainure de clavette pour affaiblir la résistance du corps de l'arbre, la rigidité globale et la résistance à la fatigue de l'arbre sont également améliorées.
2. Installation et démontage efficaces et pratiques
L'ajustement à surface conique peut être installé simplement par pré-serrage axial, sans avoir besoin d'un assemblage à chaud, d'un assemblage à froid ou d'un équipement de montage à pression spécialisé. Pour le démontage, desserrez simplement l'écrou de pré-serrage pour séparer les surfaces coniques, réduisant ainsi considérablement les temps d'arrêt pour la maintenance de l'équipement et le remplacement des composants. Pour les scénarios d'application nécessitant une inspection régulière ou un remplacement fréquent des composants de transmission, cette fonctionnalité réduit considérablement les coûts de maintenance et les heures de main-d'œuvre.
3. Haute coaxialité et ajustement précis
Guanshuo est équipé d'un équipement de meulage cylindrique CNC de haute précision et d'instruments d'inspection optique entièrement automatiques, garantissant que la coaxialité de l'arbre du moteur conique est contrôlée dans une plage ≤ 0,01 mm. Ce niveau de précision répond aux exigences strictes des systèmes de transmission de précision en matière de faux-rond et de concentricité, réduisant efficacement les vibrations et le bruit pendant la transmission et prolongeant la durée de vie des roulements et des joints.
4. Excellente résistance aux chocs et capacité de surcharge
La méthode de transmission du couple par friction sur une surface conique permet une répartition uniforme de la charge le long de la surface conique, évitant ainsi le problème de concentration des contraintes du côté clé dans les connexions clés. Lorsqu'il est soumis à des charges d'impact ou à des surcharges instantanées, l'arbre fait preuve d'une fiabilité et d'une durabilité supérieures, ce qui le rend adapté aux conditions de travail à fort impact telles que les équipements de concassage, les machines de transport et les appareils de levage.
| Paramètre | Gamme de spécifications |
|---|---|
| Tolérance de cône | AT7 ～ AT9 |
| Faux-rond radial | ≤0,005 ～ 0,02 mm |
| Rugosité de la surface | Ra0,8 ～ Ra1,6 |
| Taux de contact avec la surface conique | ≥90 % |
| Coaxialité | ≤0,01 mm |
Les paramètres techniques ci-dessus peuvent être personnalisés en fonction des exigences spécifiques de l'application. Guanshuo dispose de plus de 60 machines CNC ordinaires et de 26 meuleuses cylindriques CNC, offrant une capacité de production flexible pour répondre aux commandes par lots de différents niveaux de précision et spécifications de taille.
L'arbre de Guanshuo a été vérifié et appliqué dans plusieurs secteurs industriels :
Équipement d'automatisation industrielle--- Convient aux joints de robots, aux broches de machines-outils CNC, aux lignes d'assemblage automatisées et à d'autres scénarios ayant des exigences élevées en matière de précision de transmission et de vitesse de réponse.
Systèmes d'entraînement de véhicules à énergie nouvelle--- En tant que composant de transmission essentiel des moteurs d'entraînement, la conception sans clé de l'arbre peut résister à des impacts de couple élevés lors du démarrage, de l'arrêt et de l'accélération du véhicule.
Appareils électroménagers et compresseurs--- Dans les équipements tels que les compresseurs de climatisation et les compresseurs de réfrigérateur qui démarrent et s'arrêtent fréquemment, la fonction de montage et de démontage rapide de l'ajustement de surface conique améliore considérablement l'efficacité de la production et de la maintenance.
Pompes, vannes et équipements de traitement de l'eau--- La coaxialité élevée de l'arbre assure un fonctionnement fluide de la pompe, réduit l'usure des joints et prolonge la durée de vie globale de l'équipement.
Accessoires pour équipements médicaux--- La gamme de produits Guanshuo couvre les accessoires d'équipement médical de précision, et la haute précision et la fiabilité de l'arbre moteur conique répondent aux exigences strictes des dispositifs médicaux pour les composants de transmission.

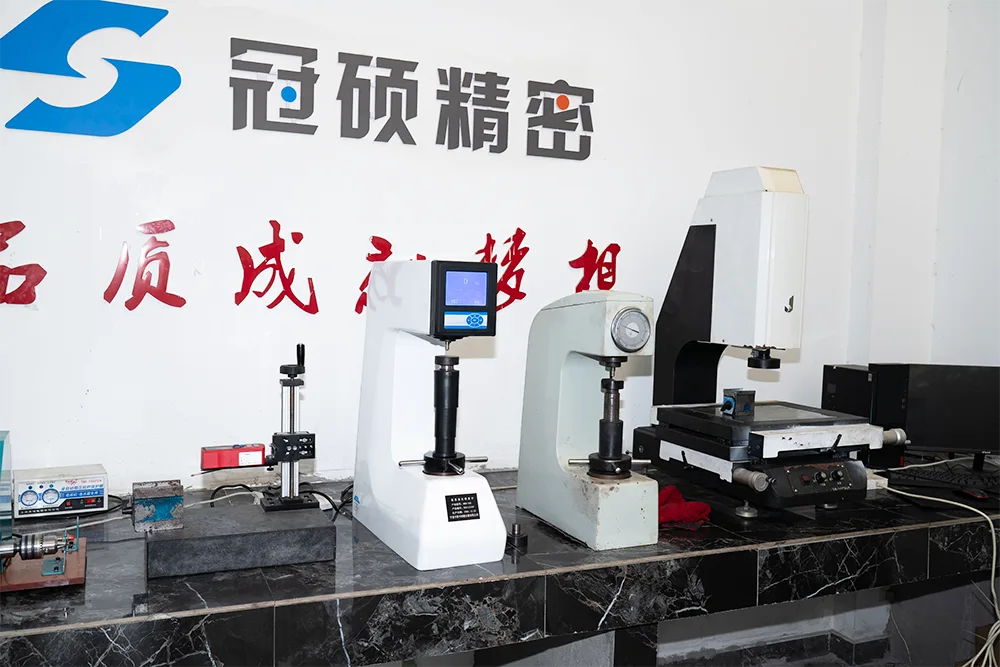

Guanshuo Precision Hardware Co., Ltd. a passé la certification du système de gestion de la qualité ISO9001 et met en œuvre un contrôle de qualité complet, depuis l'arrivée des matières premières jusqu'à l'expédition du produit fini. L'entreprise dispose d'un service qualité indépendant (6 inspecteurs qualité à temps plein) et d'un équipement d'inspection complet, comprenant des testeurs de dureté, des projecteurs bidimensionnels, des jauges de rugosité de surface, des centres de test d'engrenages, des jauges de cylindricité, etc. De plus, Guanshuo détient 11 technologies brevetées liées aux arbres de moteur, couvrant des conceptions innovantes telles que des structures d'étanchéité de roulements, des structures d'arbres de moteur combinées et des arbres de positionnement d'installation de roulements. Ces technologies brevetées constituent une base technique solide pour l’optimisation des performances et le développement personnalisé de l’arbre.
Guanshuo fournit des services personnalisés complets, depuis la révision des dessins, la sélection des matériaux, la conception des processus jusqu'à la production de masse. Le processus de fabrication de l'arbre comprend :
1. Inspection et découpe des matériaux--- Sélectionnez strictement des aciers alliés de haute qualité ou des matériaux personnalisés pour garantir que la composition des matériaux et les propriétés mécaniques répondent aux exigences.
2. Tournage de précision CNC--- Utilisez des tours CNC pour terminer l'usinage grossier et semi-fini du corps de l'arbre, avec une surépaisseur de meulage réservée.
3. Meulage conique--- Utilisez des meuleuses cylindriques CNC de haute précision pour le meulage précis de la surface conique, garantissant que la tolérance conique et la rugosité de la surface répondent aux exigences de conception.
4. Inspection et vérification--- Utilisez un équipement d'inspection optique entièrement automatique, des jauges de cylindricité et d'autres instruments pour effectuer une inspection à 100 % des dimensions clés telles que la conicité, la coaxialité et la rondeur.
5. Nettoyage et emballage antirouille--- Après le traitement de nettoyage, les produits finis sont emballés avec un produit antirouille pour garantir la stabilité de la qualité pendant le transport et le stockage.
En tant que fabricant et fournisseur professionnel d'arbres de moteur coniques en Chine, Guanshuo Precision Hardware Co., Ltd. a gagné la confiance de clients mondiaux grâce aux avantages suivants :
● Plus d'une décennie d'expérience dans l'usinage de précision --- Depuis sa création en 2016, l'entreprise s'est constamment concentrée sur la R&D et la fabrication de noyaux d'arbre moteur de haute précision.
● Équipement de production avancé --- La société possède 26 rectifieuses cylindriques CNC, 6 machines à tailler, 2 centres d'usinage, 3 machines combinées tournage-fraisage, 6 rectifieuses sans centre de haute précision et plus de 60 autres machines CNC ordinaires.
● Système qualité complet --- La certification ISO9001, une équipe d'inspection qualité indépendante et une inspection optique entièrement automatique garantissent une qualité constante pour chaque arbre.
● Support technologique en matière de brevets --- 11 brevets liés à l'arbre moteur fournissent un support technique pour l'innovation et la personnalisation des produits.
● Expérience de coopération de marque --- Relations de coopération établies avec des marques renommées telles que Goldsmiths, Decathlon (France), Omron et Yasi, avec une qualité de produit validée par le marché.
● Réponse et livraison rapides --- engagement de réponse au devis sous 24 heures, prenant en charge la personnalisation des échantillons et la production de masse.
L'arbre est un produit d'arbre de transmission haute performance lancé par Guanshuo Precision Hardware Co., Ltd., combinant des années d'expérience en usinage de précision avec l'innovation technologique. Sa conception à ajustement de surface conique sans clé surpasse les solutions de connexion à clé traditionnelles en termes de fiabilité de transmission de couple, de commodité d'installation, de résistance aux chocs et de précision de coaxialité. C'est un choix idéal pour les scénarios de charges lourdes, de démarrages et d'arrêts fréquents et nécessitant une maintenance élevée. Soutenu par le système de certification ISO9001, des équipements de production et d'inspection avancés et 11 technologies brevetées, Guanshuo s'engage à fournir à ses clients du monde entier des solutions d'arbres personnalisables de haute qualité.
A1 : Non. Il transmet le couple par friction de surface conique, éliminant les rainures de clavette ou les cannelures. Cela évite la concentration des contraintes et fonctionne mieux sous des charges d'impact.
A2 : Non. L'installation se fait par pré-serrage axial, aucun assemblage chaud/froid ni presse spéciale n'est nécessaire. Démontage, desserrez simplement l'écrou – rapide et facile pour l'entretien.
A3 : Scénarios de charges lourdes, de démarrages et d'arrêts fréquents, d'inversion et de maintenance régulière. Utilisations typiques : automatisation industrielle, entraînements EV, compresseurs, pompes, vannes, concasseurs, convoyeurs. Fonctionne bien sous l'impact et la surcharge.
R4 : Oui. La coaxialité est contrôlée dans une plage ≤0,01 mm, répondant aux besoins de transmission de précision. Nous utilisons des meuleuses CNC de haute précision et une inspection optique automatique pour garantir la cohérence.
R5 : Oui. Nous proposons une personnalisation complète de la chaîne, depuis la révision des dessins, la sélection des matériaux jusqu'à la conception des processus. Nous pouvons personnaliser le rapport de conicité, les dimensions, les nuances de précision, le traitement de surface, etc.
A6 : certifié ISO9001, avec une équipe de contrôle qualité indépendante et un équipement d'inspection complet. Inspection à 100 % de la matière première au produit fini. Nous détenons également 11 brevets liés aux arbres moteurs.
A7 : Soumettez votre demande via notre site Web ou par e-mail. Nous répondons dans les 24 heures avec une assistance technique et des tarifs. Les échantillons et la production de masse sont pris en charge.
